Stahlerzeugung

Ziel der Stahlerzeugung ist es,Stahl, also Eisenlegierungen mit geringem Kohlenstoffgehalt und gewünschten Eigenschaften wie Härte, Rostbeständigkeit oder Verformbarkeit, herzustellen.

Ein Stahlwerk ist eine Fabrik in der Metallindustrie, die zumeist mittels Hochöfen Roheisen und aus dem Roheisen dann Stahl produziert. Die Mitarbeiter eines Stahlwerks werden Stahlwerker oder Stahlkocher genannt.

Verfahren

Grundsätzlich gilt es zu unterscheiden zwischen dem Primär- und dem Sekundärverfahren. Der Unterschied sind eigentlich die eingesetzten Rohstoffe, wobei in der Praxis die Unterscheidung fast unwesentlich ist.

Primär
(von Primus) Keine Verwendung von Schrott, genereller Einsatz von Roheisen.

Hochofenprozess

Hochofen

Beim Hochofenprozess wird Eisen mit Kohlenstoff(Koks) reduziert. Als Nebenreaktion entsteht unter anderem das starke Reduktionsmittel Kohlenmonoxid, welches bei Sauerstoffmangel im Hochofen nicht sofort weiter zu Kohlenstoffdioxid weiterreagiert.

1) {\displaystyle {\ce {C + O2 -> CO2}}}
Energie liefernde Verbrennung des Kokses.
2) {\displaystyle {\ce {CO2 + C -> 2CO}}}
Erzeugung des gasförmigen Reduktionsmittels Kohlenstoffmonoxid. Boudouard-Gleichgewicht
3) {\displaystyle {\ce {Fe2O3 + 3CO -> 3CO2 + 2Fe}}}
Reduktion des Eisenoxids zu elementarem Eisen.

Das am weitesten verbreitete Verfahren ist das LD - oder Sauerstoffaufblas-Verfahren. In den LD-Konverter werden flüssiges Roheisen und Stahlschrott eingefüllt und Schlackenbildner hinzugegeben. Über eine Lanze wird Sauerstoff auf die Schmelze geblasen. Dabei verbrennen im Stahl unerwünschte Begleitelemente wie Schwefel, Phosphor, Kohlenstoff usw. und gehen in das Rauchgas oder die Schlacke über. Durch die mit der Verbrennung verbundene enorme Wärmeentwicklung wird der beigegebene Schrott aufgeschmolzen.

Daneben gibt es Elektrostahlwerke mit Elektrolichtbogenöfen. Darin wird Schrott über Elektroden erhitzt, bis der Stahl flüssig ist. Ein Schmelzprozess dauert ca. 30 Minuten.

Die typische Chargengröße beträgt 100 - 150 t. Der Rohstahl wird in eine Stahlgießpfanne abgegossen.

In der Sekundärmetallurgie wird die Schmelze für das Gießen fertig behandelt.

Hochofenroute

Beim Hochofenverfahren wird zuerst Roheisen aus Eisenerz und Koks hergestellt. Außerdem kann zusätzlich Schrott eingesetzt werden. Danach wird durch weitere Verfahren aus Roheisen Stahl hergestellt.

Die Roheisenherstellung aus Eisenerz erfolgt gegenwärtig üblicherweise mit einem Hochofen. Das Eisenerz wird zunächst gesintert, um eine geeignete Stückigkeit einzustellen. Der Sinter wird mit Kalkstein zu Möller vermischt und anschließend in den Hochofen chargiert. Der Hochofen ist ein metallurgischer Reaktor, in dem im Gegenstrom die Möllersäule mit heißer Luft, dem sogenannten Wind, reagiert. Durch Verbrennen des Kohlenstoffs aus dem Koks entstehen die für die Reaktion nötige Wärme und Kohlenmonoxid, das die Möllersäule durchströmt und das Eisenoxid reduziert. Als Ergebnis entstehen Roheisen und Schlacke, die periodisch abgestochen werden.

Da das Roheisen sehr viel Kohlenstoff enthält, muss es einen weiteren Prozessschritt durchlaufen. Durch Aufblasen von Sauerstoff, das sogenannte Frischen, wird der Kohlenstoff oxidiert und es entsteht flüssiger Stahl. Nach dem Zulegieren der gewünschten Elemente wird er im Strang oder in der Kokille zu Halbzeug vergossen. Das Vergießen bedarf besonderer Techniken, man unterscheidet zwischen beruhigtem und unberuhigt vergossenen Stahl. Unter Beruhigen versteht man das Binden des in der Schmelze gelösten Sauerstoffs durch Zulegieren von Aluminium oder Silizium. Dies hat Einfluss auf im erkaltenden Stahl entstehende Seigerungen (Materialentmischungen, z. B. Schwefelablagerungen) oder Lunker (durch das Schwinden des Materials bedingte Hohlräume). Beide sind mit Qualitätsverlusten verbunden.

Stahlherstellungsverfahren

Man kann zwischen so genannten Blasverfahren und Herdfrischverfahren unterscheiden.

Bei den Blasverfahren wird das Roheisen mit Sauerstoff oder Luft gefrischt. Der Oxidationsprozess, der den Kohlenstoffanteil senkt (das Frischen), liefert in diesen Verfahren genug Wärme, um den Stahl flüssig zu halten, eine externe Wärmezufuhr ist in den Konvertern deshalb nicht notwendig. Die Blasverfahren kann man zusätzlich in Aufblasverfahren und Bodenblasverfahren unterteilen. Zu den Bodenblasverfahren gehören das Bessemerverfahren, das Thomasverfahren, die Rennfeuer und frühe Hochöfen. Das bekannteste Aufblasverfahren ist das LD-Verfahren.

Bei den Herdfrischverfahren wird der zur Oxidation notwendige Sauerstoff dem zugesetzten Schrott und Erz entnommen. Außerdem muss den Herdfrischkonvertern extern Wärme zugeführt werden. Die bekanntesten Herdfrischverfahren sind das Siemens-Martin-Verfahren und der Elektroofenprozess.

Historische Verfahren

Meteoreisen
Ursprünglich wurde das Eisen von Eisenmeteoriten verarbeitet. In Lehmöfen, die mit Holzkohle und Luft durch Blasebalge beschickt wurden, konnten enorme Temperaturen erreicht werden. 1300 bis 1600 °C sind nötig, um die Eisen-Nickel-Legierung, die in den Meteoren enthalten ist (80 bis 95 % Eisen), herauszuschmelzen.
Mittelalterliches Produktionsverfahren
Rennfeuer
Die ersten Rennöfen wurden ungefähr 1500 v. Chr. gebaut. Diese sind Lehmöfen, in die Holzkohle und Eisenerz schichtweise eingebracht wurden. Im Rennofen entstehen Temperaturen zwischen etwa 1200 und 1300 °C, die das taube Gestein aufschmelzen und als Schlacke ablaufen lassen. Daher stammt auch der Name: Rennen von Rinnen. Das Eisen wird durch die Holzkohle reduziert. Es entsteht eine von Schlacketeilchen durchsetzte Luppe, die durch Schmieden weiterverarbeitet werden kann.

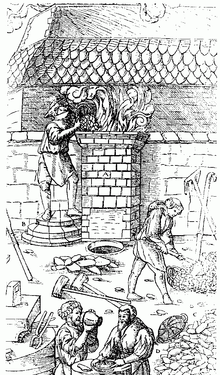

Stück- oder Wolfsofen
Ab etwa dem 12. Jahrhundert wurden die Öfen nicht mehr in die Erde, sondern oberirdisch gebaut (Vorläufer der Hochöfen) und zusätzlich durch wassergetriebene Blasebälge mit Luft versorgt. Auch wurde der Stahl mit wassergetriebenen Hammerwerken bearbeitet.
Gussstahl
Das Roheisen wird im seit 1742 angewendeten Gussstahlverfahren zusammen mit Schrott geschmolzen. Der Sauerstoffanteil im Schrott frischt das Roheisen und verbessert somit die Qualität des Stahls.
Puddelverfahren
Das Puddelverfahren wurde im Jahre 1784 von Henry Cort (1740 bis 1800) in England erfunden. Dabei wird die schon zäh werdende Roheisenmasse mit Stangen gewendet, so dass möglichst viel der Oberfläche mit der Umgebungsluft in Berührung kommen kann. Durch diesen Sauerstoffkontakt wird das Roheisen gefrischt und so zu Stahl verarbeitet.
Tiegelstahl
Der Stahl wurde im Tiegelofen unter Einhaltung einer genauen chemischen Zusammensetzung hergestellt. Heute im Allgemeinen durch Elektrostahl ersetzt.
Thomasbirne, 1900
Thomas-, Bessemer- und DSN-Verfahren
Diese sind Konverterverfahren, bei denen durch Bodendüsen des Konverters Gase in die Roheisenschmelze gedrückt werden. Die Thomas- und Bessemerverfahren verwenden Luft, im DSN-Verfahren (Dampf-Sauerstoff-Neunkirchen) wird Sauerstoff zusammen mit Wasserdampf statt Luft eingesetzt. Das auch „saures Windfrischverfahren“ genannte Bessemerverfahren wurde 1855 von Henry Bessemer entwickelt. Das Thomasverfahren (auch „basisches Windfrischverfahren“ genannt und bekannt durch die Konverterform: die Thomasbirne) wurde 1878 von Percy Gilchrist und Sidney Thomas erfunden. Sie unterscheiden sich durch die Ausmauerung des Ofens, welche entweder sauer oder basisch wirkt und so verschiedene Eigenschaften aufweist (im Thomasverfahren eine Dolomit-Teer-Mischung).
Stahl-/Sauerstoff-Konverter nach dem OBM-Verfahren (Sauerstoffbodeneinblasung) – verwendet von 1974 bis 1992 in Maxhütte (Unterwellenborn)
OBM-Verfahren
Im OBM-Verfahren (Oxygen-Bottom-Maxhütte oder Oxygen-Bodenblas-Metallurgie-Verfahren) werden Sauerstoff und Methan oder Propan durch den Boden des Konverters eingeblasen. Das Verfahren wurde Mitte der 1970er Jahre von der Maxhütte in Zusammenarbeit mit der damaligen Vöest-Alpine („Division“ Industrieanlagenbau) entwickelt. Es ist eine Methode der Stahlerzeugung, bei der durch gasgekühlte Ringspaltdüsen im Boden Sauerstoff in die Schmelze geblasen wird und die Elemente Silicium, Mangan, Kohlenstoff und Phosphor verbrannt werden. Der Schwefel wird mit Calcium und den gebildeten Oxiden in der Schlacke gebunden. Die Ausgangsstoffe sind Roheisen, Kühlschrott, Zuschläge, Propan bzw. Methan. Die Reaktionsprodukte sind Rohstahl und Schlacke (Stahlgewinnung). Mit der Stilllegung der Neuen Maxhütte in Sulzbach-Rosenberg im Jahr 2002 ist der letzte deutsche OBM-Konverter außer Betrieb gegangen. In Charleroi (Belgien) existierten OBM-Konverter im Stahlwerk Duferco Carsid. Die Technologie der Bodeneindüsung wird aber erfolgreich bei Konvertern für rostfreie Stähle angewendet (CLU = Creusot-Loire Uddeholm process und AOD).
Siemens-Martin-Ofen von 1895
Siemens-Martin-Verfahren
Das Siemens-Martin-Verfahren war die bevorzugte Stahlherstellungsmethode von seiner Erfindung 1864 durch Friedrich Siemens und Wilhelm Siemens und seiner Umsetzung zusammen mit Pierre-Émile Martin bis in die erste Hälfte des 20. Jahrhunderts. Der SM-Ofen besteht aus dem Oberofen, mit dem vom Gewölbe überspanntem Schmelzraum und dem Unterofen. Im Oberofen wird flüssiges Roheisen, Roheisenmasseln oder Schrott chargiert. Im Unterofen sind die Regenerationskammern zur Luft- und Gasvorwärmung untergebracht. Im Oberofen wird mit öl- oder gasbetriebenen Brennern der Schmelzraum beheizt. Die Reduktion des Kohlenstoffs (Frischen) erfolgt durch den Sauerstoffüberschuss der Brennerflamme oder durch Zugabe von Eisenerz. Das Verfahren wurde inzwischen durch Sauerstoffblasverfahren verdrängt. 1993 wurde in Brandenburg an der Havel der letzte deutsche SM-Ofen stillgelegt. Er ist heute als technisches Denkmal erhalten.

Aktuelle Verfahren

Linz-Donawitz-Verfahren

Im Linz-Donawitz- oder LD-Verfahren wird durch eine Lanze Sauerstoff auf das Schmelzbad im Konverter geblasen, so werden unerwünschte Begleitstoffe oxidiert und können dann als Schlacke abgestochen werden. Durch Zugabe von Schrott und Erz kann der Roheiseneinsatz verringert und die Schmelze gekühlt werden. In den Konverter muss flüssiges Roheisen chargiert werden, da das Verfahren die Einsatzstoffe nicht aufschmelzen kann. Der fertige Stahl wird durch Kippen des Konvertergefäßes in Pfannen abgestochen. Das Verfahren ist benannt nach den Standorten Linz und Donawitz der österreichischen Unternehmen VÖ-EST und Alpine Montan - beide inzwischen fusioniert zur voestalpine - die dieses Verfahren entwickelten. Inzwischen existieren mehrere Varianten des LD-Verfahrens, bei dem etwa gleichzeitig Sauerstoff und anschließend Argon durch Bodendüsen eingeleitet werden (LBE, Lance Bubbling Equilibrium).

Elektrostahlverfahren

Bei den Elektrostahl-Verfahren wird die zum Schmelzen erforderliche Wärme durch einen Lichtbogen oder durch Induktion erzeugt.

Der Lichtbogenofen wird mit Schrott, Eisenschwamm und Roheisen beschickt. Außerdem werden noch Kalk zur Schlackenbildung und Reduktionsmittel zugegeben. Der von den Graphitelektroden zum Schmelzgut verlaufende Lichtbogen erzeugt Temperaturen bis zu 3500 °C. Deshalb können auch schwer schmelzbare Legierungselemente wie Wolfram und Molybdän als Ferrolegierungen eingeschmolzen werden.

Mit Lichtbogenöfen können alle Stahlsorten hergestellt werden.

Corexverfahren

Der COREX-Prozess ist ein zweistufiges Schmelzreduktionsverfahren ("smelting-reduction"), in dem Roheisen auf Basis nicht verkokter Kohle und Eisenerzen hergestellt werden kann. Ziel des Schmelzreduktionsverfahren ist es, durch die Kombination von Schmelzprozess, Kohlevergasung und Direktreduktion flüssiges Eisen zu erzeugen, dessen Qualität dem Hochofenroheisen entspricht. Die Schmelzreduktion kombiniert den Prozess der Direktreduktion (Vorreduktion von Eisen zu Eisenschwamm) mit einem Schmelzprozess (Hauptreduktion). Der Prozess läuft also zweistufig in getrennten Aggregaten ab. Zuerst werden die Erze zu Eisenschwamm reduziert, im zweiten Schritt erfolgt die Endreduktion und das Aufschmelzen zu Roheisen. Die für den Schmelzvorgang nöti ab. Zuerst werden die Erze zu Eisenschwamm reduziert, im zweiten Schritt erfolgt die Endreduktion und das Aufschmelzen zu Roheisen. Die für den Schmelzvorgang nötige Energie liefert die Verbrennung von Kohle (nicht verkokt). Dabei entstehen große Mengen Kohlenmonoxid als Abgas, das als Reduktionsgas genutzt wird.
