Effektivwert

Unter dem Effektivwert versteht man in der Elektrotechnik den quadratischen Mittelwert einer zeitlich veränderlichen physikalischen Größe. Vorzugsweise wird der Begriff auf Wechselgrößen angewandt, allgemein auf Größen mit stationärem Verlauf. Der Effektivwert gibt denjenigen Wert einer Gleichgröße an, der an einem ohmschen Verbraucher in einer repräsentativen Zeit dieselbe elektrische Energie, also auch im Gleichwert dieselbe elektrische Leistung, umsetzt. Der Effektivwert hängt sowohl vom Scheitelwert als auch von der Kurvenform ab. In der englischen Sprache wird der Effektivwert mit RMS (Abkürzung für Root Mean Square, Quadratisches Mittel) bezeichnet.

Eine sinusförmige Wechselspannung.
1 = Scheitelwert, Amplitude
2 = Spitze-Tal-Wert,
3 = Effektivwert,
4 = Periodendauer

Allgemeines

Eine häufige Verwendung eines Effektivwertes findet man bei der Wechselspannung, die man aus dem Stromnetz bzw. der Steckdose beziehen kann. Diese sinusförmige Spannung hat in Mitteleuropa den Nennwert von 230 V bei einer Frequenz von 50 Hz. Dieser Nennwert gibt den Effektivwert an, nicht etwa die Amplitude. Die momentane Leistung schwankt zwischen null und dem Doppelten der mittleren Leistung.

Der aufgenommene Strom von Geräten ist abweichend von der Spannung oft nicht sinusförmig, verursacht durch nichtlineare Bauelemente wie Dioden oder durch elektronische Baugruppen wie Schaltnetzteile. Die Erwärmung in Verlustwiderständen ergibt sich aus dem Effektivwert der Stromstärke, daher muss man zur Dimensionierung von Leiterquerschnitten den Strom in Form seines maximalen Effektivwertes berücksichtigen.

An ohmschen Verbrauchern lassen sich mit Hilfe der Effektivwerte von Stromstärke oder Spannung viele Formeln der Gleichstromtechnik auch für die Wechselstromtechnik verwenden.

Darstellung der Definition

Gemäß der Definition oben ist der Effektivwert einer zeitlich veränderlichen Größe diejenige Gleichgröße, die in einem ohmschen Widerstand im zeitlichen Mittel dieselbe Leistung (Wärme pro Zeit) umsetzt.

Bei der Schreibweise mit reellwertigen Größen gilt für die Leistung P als Mittelwert über die Augenblickswerte p der Leistung

{\displaystyle P={\overline {p}}={\frac {1}{T}}\int \limits _{t_{0}}^{t_{0}+T}u\cdot i\,\mathrm {d} t}

Dabei sind u und i die Augenblickswerte von Spannung und Stromstärke. Die Größe T ist bei periodischen Vorgängen die Periodendauer oder bei statistischen Vorgängen eine hinreichend lange Zeit (mathematisch streng für T\to \infty ). Der Anfangszeitpunkt t_{0} geht bei periodischen Vorgängen nicht in das Ergebnis ein; er kann nach Zweckmäßigkeit für die Rechnung gewählt werden und wird oft auf null gesetzt.

Für den Effektivwert der Spannung U_{\mathrm {eff} } mit dem zugehörigen Wert der Stromstärke I_{\mathrm {eff} } gilt (mit dem ohmschen Gesetz {\displaystyle I_{\mathrm {eff} }=U_{\mathrm {eff} }/R})

{\displaystyle P=U_{\mathrm {eff} }\cdot I_{\mathrm {eff} }={\frac {(U_{\mathrm {eff} })^{2}}{R}}}

wobei diese Leistung übereinstimmen soll mit der Leistung, die bei Augenblickswerten umgesetzt wird (mit dem ohmschen Gesetz {\displaystyle i=u/R})

{\displaystyle P={\overline {u\cdot i\,}}={\frac {1}{T}}\int \limits _{t_{0}}^{t_{0}+T}{{\frac {1}{R}}\,u^{2}}\,\mathrm {d} t}

Nach Gleichsetzung, Kürzung der Konstanten R und Radizierung erhält man den Effektivwert in Form einer Gleichung

U_{\mathrm {eff} }={\sqrt {{\frac {1}{T}}\int \limits _{t_{0}}^{t_{0}+T}u^{2}\mathrm {d} t}}={\sqrt {\;{\overline {u^{2}}}\;}}

Die letzte Schreibweise verdeutlicht die Merkregel, die in der englischen Bezeichnung „root mean square“ steckt: Wurzel aus dem Mittelwert des Quadrats.

Entsprechende Gleichungen gelten für den Effektivwert der Stromstärke und verallgemeinernd bei jedem anderen periodischen oder statistischen Signal.

Lässt sich der Verlauf des Signals u nicht als Funktion angeben, kann man zur Berechnung des Effektivwertes ein Näherungsverfahren mit abgetasteten Augenblickswerten anwenden. Mit in der Zeit T erfassten n Werten, so dass T=\sum _{i=1}^{n}\Delta t_{i} wird, erhält man

U_{\mathrm {eff} }\approx {\sqrt {{\frac {1}{T}}\sum _{i=1}^{n}u_{i}^{2}\Delta t_{i}}}={\sqrt {{\frac {1}{T}}\left(u_{1}^{2}\Delta t_{1}+u_{2}^{2}\Delta t_{2}+u_{3}^{2}\Delta t_{3}\cdots +u_{n}^{2}\Delta t_{n}\right)}}

wobei u_{i} Abtast- bzw. Momentanwerte sind, die in den Abständen \Delta t_{i} während einer Periode T abgelesen werden.

Bei konstanten Abständen \Delta t vereinfacht sich das zu T=n\cdot \Delta t und

U_{\mathrm {eff} }\approx {\sqrt {{\frac {1}{n}}\sum _{i=1}^{n}u_{i}^{2}}}={\sqrt {{\frac {1}{n}}\left(u_{1}^{2}+u_{2}^{2}+u_{3}^{2}\cdots +u_{n}^{2}\right)}}

Spezielle Signalformen

Bei einem linearen Verbraucher stellt sich aufgrund der Spannung ein Strom ein, der denselben zeitlichen Verlauf in Form und Frequenz und bei ohmschen Verbrauchern keine zeitliche Phasenverschiebung aufweist.

Sinusförmige Spannung

Nach den Additionstheoremen gilt

{\displaystyle \sin ^{2}x={\frac {1}{2}}\;(1-\cos(2x))}

Mit {\displaystyle x=\omega t} enthält das Quadrat einer Sinusschwingung gemäß dieser Gleichung einen Gleichanteil mit der Höhe ½ und einem Wechselanteil mit der Amplitude ½ bei doppelter Frequenz. Bei der Mittelwertbildung fällt der Wechselanteil heraus. Der Gleichanteil ergibt den Mittelwert.

links Sinusgröße; rechts quadrierte Sinusgröße mit zugehörigem Mittelwert (gestrichelt)

Angewendet auf das Quadrat einer sinusförmigen Spannung mit

u^{2}={\hat {u}}^{2}\sin ^{2}(\omega t)

lässt sich der quadratische Mittelwert zu

{\overline {u^{2}}}={\hat {u}}^{2}\ {\overline {\sin ^{2}(\omega t)}}={\hat {u}}^{2}\cdot {\frac {1}{2}}

bestimmen. Somit ergibt sich der Effektivwert aus seiner Wurzel:

{\displaystyle U_{\mathrm {eff} }={\sqrt {\;{\overline {u^{2}}}\;}}={\sqrt {{\hat {u}}^{2}\cdot {\frac {1}{2}}}}={\hat {u}}\cdot {\frac {1}{\sqrt {2}}}}

Die rechnerische Herleitung verwendet

{\int \sin ^{2}(\omega t)\;\mathrm {d} t={\frac {t}{2}}-{\frac {1}{4\omega }}\sin(2\omega t)}+{\text{const}}

woraus nach dem Einsetzen der Grenzen der Mittelwert

{\displaystyle {\overline {\sin ^{2}(\omega t)}}={\frac {1}{T}}\int \limits _{0}^{T}\sin ^{2}(\omega t)\;\mathrm {d} t={\frac {1}{T}}\cdot {\frac {T}{2}}={\frac {1}{2}}}

folgt. Eingesetzt in die definierende Gleichung liefert das

{\displaystyle U_{\mathrm {eff} }={\sqrt {\;{\hat {u}}^{2}\ {\overline {\sin ^{2}(\omega t)}}\;}}={\frac {1}{\sqrt {2}}}\;{\hat {u}}}

Umgekehrt ist bei Sinusform

{\hat {u}}={\sqrt {2}}\ U_{\mathrm {eff} }

Bei Netzspannung mit dem Effektivwert 230 V ergibt sich die Amplitude zu 325 V.

Pulsdauermodulierte Gleichspannung

Periodisch ein-/ausgeschaltete Größe

Soll die Stromentnahme aus einer Spannungsquelle gedrosselt werden, so ist eine bewährte Methode dazu die Pulsdauermodulation, da die Schaltvorgänge nahezu verlustfrei ablaufen. Wird während einer festen Periodendauer T die Spannung nur für einen Teil der Periode \tau eingeschaltet, so vermindert sich der mittlere Strom I_{-} gegenüber dem in der Einschaltphase fließenden Strom I_{0} proportional zum Tastgrad \tau /T auf

I_{-}=I_{0}\cdot (\tau /T)

Der Effektivwert ergibt sich dabei zu

I_{\text{eff}}={\sqrt {{\frac {1}{T}}\ (I_{0})^{2}\cdot \tau }}=\vert I_{0}\vert \cdot {\sqrt {\tau /T}}

Die Tatsache, dass I_{\text{eff}}>\vert I_{-}\vert ist, sollte man bei der Erwärmung von Verlustwiderständen (beispielsweise dem Innenwiderstand der Spannungsquelle) tunlichst bedenken.– Zur Messung dieses gepulsten Stromes ist zu beachten, dass es sich um eine Mischgröße handelt; siehe dazu weiter unten.

Weitere Signalformen

Für Dreieck- und Rechtecksignale siehe Tabelle bei Formfaktor.

Messtechnische Erfassung

Multimeter mit Effektivwertmessung (True-RMS)

Gleichrichtwert und Effektivwert

Spannungsmessgeräte für Wechselspannungen wurden ursprünglich für die Anzeige des Effektivwertes sinusförmiger Spannungen ausgelegt, indem sie den Gleichrichtwert (Mittelwert des Betrages) der Spannung erfassen und den Formfaktor für Sinus-Spannungen durch entsprechende Justierung der Spannungsteiler in die Anzeige einbeziehen. Da der Formfaktor von der Kurvenform abhängig ist, ist die Anzeige des Effektivwertes nur für jene Spannungen richtig, die den Formfaktor einer sinusförmigen Spannung aufweisen. In der Elektrotechnik bzw. Elektronik weichen die Spannungsverläufe jedoch häufig stark von einem Sinusverlauf ab, weshalb durch den Einsatz solcher Messgeräte erheblich fehlerhafte Messwerte entstehen können.

Für Messgeräte, die den Effektivwert tatsächlich gemäß seiner Definition bestimmen, wird zur Verdeutlichung gelegentlich werbewirksam behauptet, dass sie den „echten Effektivwert“ (englisch TRMS, T für true) messen; ein Effektivwert kann aber nicht echt oder unecht oder true sein.

Der am häufigsten eingesetzte Vertreter unter den effektivwert-bildenden elektromechanischen Messgeräten ist das Dreheisenmessgerät. Es ist allerdings nur für einen begrenzten niedrigen Frequenzbereich geeignet.

Eine andere Lösung erfolgt mittels Thermoumformer. Dabei fließt der zu messende Strom durch einen Widerstand, der sich proportional zum Quadrat des Effektivwertes erwärmt (Stromwärme) und dessen Temperaturerhöhung gemessen wird. Durch Einstellung eines Gleichstroms, der dieselbe Temperaturänderung verursacht, kann diese Messanordnung kalibriert werden. Mit dieser thermischen Messmethode kann bei Frequenzen bis zu einigen Gigahertz richtig gemessen werden.

In Messgeräten für niedrigere Frequenzen (bis etwa 1 MHz) werden üblicherweise integrierte RMS-Umformer eingesetzt, die Fehlergrenzen kleiner als 0,2 % erreichen. Für mittlere Frequenzen (bis einige 100 MHz) werden häufig digitale Umsetzer eingesetzt, die das Signal abtasten und den Effektivwert digital berechnen. Die meisten digitalen Oszilloskope können mit eingeschränkter Genauigkeit direkt anzeigen.

Effektivwertbildung mit elektrischem Ausgangssignal

Es gibt mehrere elektronische Schaltungen zur Effektivwertbildung. Eine davon hat sich besonders bewährt und wird von mehreren Herstellern als integrierte Schaltung angeboten. Das Eingangssignal U_{e} oder I_{e} darf Gleich- und Wechselanteile enthalten. Der Ausgangsstrom I_{a} ist proportional zum Effektivwert des Eingangssignals, wobei sich der dazu notwendige Gleichwert aus dem durch R_{2} und C_{2} gebildeten Tiefpass ergibt. Die Schaltung arbeitet folgendermaßen (siehe Bild):

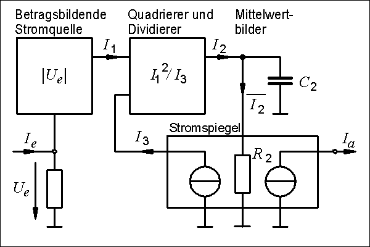

Schaltung zur Effektivwertbildung

In der Eingangsstufe wird ein Strom I_{1} erzeugt mit I_{1}\sim |U_{e}| . Der kombinierte Quadrierer und Dividierer erzeugt ein I_{2}=I_{1}^{2}/I_{3} . Dieses Zwischenergebnis wird geglättet und steuert als {\overline {I_{2}}} mittels Stromspiegelung zwei Stromquellen. Die eine führt das Signal I_{3}={\overline {I_{2}}} auf den Dividiereingang zurück; die andere liefert das Ausgangssignal I_{a}={\overline {I_{2}}} . Damit ergibt sich folgende Rechnung:

I_{2}=I_{1}^{2}/I_{3}=I_{1}^{2}/{\overline {I_{2}}}
{\overline {I_{2}}}={\overline {I_{1}^{2}/{\overline {I_{2}}}}}={\overline {I_{1}^{2}}}/{\overline {I_{2}}}
\left({\overline {I_{2}}}\right)^{2}={\overline {I_{1}^{2}}}
I_{a}={\overline {I_{2}}}={\sqrt {\,{\overline {I_{1}^{2}}}\,}}\sim U_{e,{\text{ eff}}}

Mischgrößen

Der Effektivwert U_{\mathrm {eff} } einer Mischgröße ist größer als ihr Gleichanteil U_{-} und als der Effektivwert ihres Wechselanteils U_{\sim }, egal ob der Gleichanteil überwiegt (links) oder der Scheitelwert {\hat {u}}_{\sim } ihres Wechselanteils (rechts)

Eine Mischspannung ist eine Überlagerung aus einer Gleichspannung U_{-} und einer Wechselspannung u_{\sim }

u_{\mathrm {Misch} }=U_{-}+u_{\sim }\ .

Der Effektivwert der Mischspannung ergibt sich zu

U_{\mathrm {eff} }={\sqrt {(U_{-})^{2}+(U_{\sim })^{2}}}\ .

Dabei ist U_{\sim } der Effektivwert des Wechselanteils. Bei den effektivwert-bildenden Spannungsmessgeräten gibt es Ausführungen, die den Effektivwert der Gesamtspannung (AC+DC) oder des Wechselanteils alleine (AC) erfassen. Manche Multimeter sind auch umschaltbar.

Soll der Gleichanteil alleine gemessen werden, so ist ein effektivwert-bildendes Messgerät überhaupt nicht verwendbar.
Soll der Wechselanteil alleine gemessen werden, so ist ein Messgerät dann verwendbar, wenn es den Gleichanteil durch Kondensator oder Transformator abtrennt.

Entsprechendes gilt für den Mischstrom und für effektivwert-bildende Strommessgeräte.
