Schwerefeld

Ein Schwerefeld ist ein Kraftfeld, verursacht durch Gravitation und bestimmte Trägheitswirkungen. Die Feldstärke des Schwerefeldes ist die Schwere, Formelzeichen {\vec {g}}. Als auf die Masse bezogene Gewichtskraft eines Probekörpers hat sie die SI-Einheit N/kg = m/s² und wird auch Schwerebeschleunigung oder Fallbeschleunigung genannt. Mit dieser Beschleunigung setzt sich ein frei fallender Körper in Bewegung.

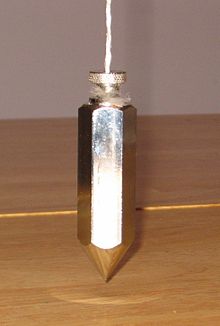

Ein Schnurlot zeigt die Richtung des Schwerefeldes an

{\vec {g}} ist eine vektorielle Größe mit Betrag und Richtung. Die Richtung heißt Lotrichtung. Der Betrag wird auch Ortsfaktor genannt, um zu betonen, dass g und damit auch das Gewicht eines Körpers vom Ort abhängt. In Deutschland beträgt die Fallbeschleunigung etwa 9,81 m/s² = 981 Gal. Die Variation über die Erdoberfläche beträgt wenige Gal.

Im engeren Sinne – insbesondere in den Geowissenschaften – ist das Schwerefeld eines Himmelskörpers zusammengesetzt aus dessen Gravitationsfeld („Erdanziehung“) und der Zentrifugalbeschleunigung in dem Bezugssystem, das mit dem Körper rotiert und ggf. mit ihm im Gravitationsfeld anderer Himmelskörper frei fällt.

In der Himmelsmechanik werden oft nicht rotierende Bezugssysteme benutzt. Das Schwerefeld eines oder mehrerer Himmelskörper beruht dann nur auf Gravitation.

Im weiteren Sinne spricht man vom Schwerefeld in beliebig beschleunigten Bezugssystemen. Im Schwerefeld einer Zentrifuge dominiert die Zentrifugalkraft. In frei fallenden Bezugssystemen (Bsp. Raumstation) herrscht Schwerelosigkeit.

Messung

Hauptartikel: Gravimetrie

Neben der direkten Messung der Beschleunigung eines frei fallenden Körpers kann man den Betrag der Fallbeschleunigung aus der Schwingungsdauer eines Pendels berechnen. Ein modernes Gravimeter ist eine spezielle Federwaage und erreicht eine Präzision von einem Mikrogal, ca. 10−9 g. Man könnte damit eine Höhenverschiebung von weniger als einem Zentimeter registrieren. Schwankungen des Luftdrucks verursachen jedoch auch Änderungen in der gleichen Größenordnung, Gezeitenbeschleunigungen aufgrund der Inhomogenität der äußeren Gravitationsfelder, insbesondere von Mond und Sonne, ändern g sogar um viele Milligal.

Summe aus Gravitations- und Zentrifugalbeschleunigung

Die Fallbeschleunigung ist die Vektorsumme aus einem Gravitations- und einem Zentrifugalanteil:

{\vec {g}}={\vec {g}}_{\mathrm {Gravitation} }+{\vec {a}}_{\mathrm {Zentrifugal} }
{\vec {g}}_{\mathrm {Gravitation} }=-{\frac {GM}{r^{2}}}\,{\vec {e}}_{r}
Hierbei ist G die Gravitationskonstante, M die Masse des Himmelskörpers, r der Abstand zwischen dem Schwerpunkt des Himmelskörpers und dem Probekörper und {\vec {e}}_{r} ein Einheitsvektor, der vom Schwerpunkt des Himmelskörpers auf den Probekörper gerichtet ist. Falls die Masseverteilung des Himmelskörpers nicht isotrop ist, wie das meist der Fall ist, ergeben sich daraus Schwereanomalien.

Für das Schwerefeld an einer Planetenoberfläche ergibt sich daraus: Die Gravitationsbeschleunigung ist von der Höhe abhängig, denn nach dem Gravitationsgesetz ist {\vec {g}}_{\mathrm {Gravitation} }\sim {\frac {1}{r^{2}}}. Ebenfalls aus dieser Beziehung folgt, dass durch die Abplattung des Planeten der Abstand zum Planetenmittelpunkt an den Polen am kleinsten, die Gravitationswirkung deswegen am größten ist. Dazu kommt, dass an den Polen des Himmelskörpers die Zentrifugalbeschleunigung verschwindet, weil der Abstand von der Rotationsachse Null ist. Am schwächsten ist das Schwerefeld somit am Äquator: Dort ist die Zentrifugalbeschleunigung maximal und der Gravitationswirkung entgegen gerichtet und der Abstand zum Planetenmittelpunkt am größten.

Die Richtung der Fallbeschleunigung heißt Lotrichtung. Diese Lotrichtung weist ungefähr zum Gravizentrum des Himmelskörpers hin. Abweichungen entstehen (von Schwereanomalien abgesehen) dadurch, dass die Zentrifugalbeschleunigung bei mittleren Breiten in einem schiefen Winkel zur Gravitationsbeschleunigung steht. Linien, die der Lotrichtung folgen, heißen Lotlinien. Sie sind die Feldlinien des Schwerefeldes. Bewegt sich ein Körper im Schwerefeld, so weicht mit zunehmender Geschwindigkeit die Richtung der wirksamen Beschleunigung von der Lotrichtung ab. Dies kann als Wirkung der Corioliskraft gedeutet werden.

Schwerepotential

Da die Gewichtskraft eine konservative Kraft ist, ist die Fallbeschleunigung als zugehörige Feldstärke der negative Gradient eines Potentials U, {\textstyle {\vec {g}}({\vec {r}})=-{\vec {\nabla }}U({\vec {r}})}. In der physikalischen Geodäsie wird aber nicht U, sondern W = −U verwendet und W trotz anderem Vorzeichen als Schwerepotential (bei der Erde auch Geopotential) bezeichnet. Mit dieser Konvention ist

{\displaystyle {\vec {g}}({\vec {r}})=+{\vec {\nabla }}W({\vec {r}})}.

Das Schwerepotential setzt sich – ähnlich wie die Fallbeschleunigung selbst – aus einem Gravitations- und einem Zentrifugalanteil zusammen,

{\displaystyle W({\vec {r}})=G\iiint \!{\frac {\rho ({\vec {r}}')}{|{\vec {r}}-{\vec {r}}'|}}\,\mathrm {d} ^{3}r'+{\frac {1}{2}}({\vec {\omega }}\times {\vec {r}})^{2}}.

Darin ist der erste Summand das Gravitationspotential in der allgemeinen Form für einen ausgedehnten Körper mit der Dichteverteilung {\displaystyle \rho ({\vec {r}}')}. Für einen radialsymmetrischen Körper der Masse M vereinfacht es sich im Außenraum zu {\textstyle G{\frac {M}{r}}}. Dieser Beitrag verschwindet im Unendlichen. Der zweite Summand, dessen Form voraussetzt, dass der Ursprung des Koordinatensystems auf der Rotationsachse liegt, ist das Potential der Zentrifugalbeschleunigung. Es kann mit dem Abstand {\textstyle r_{\perp }} von der Rotationsachse auch als {\textstyle {\frac {1}{2}}\omega ^{2}r_{\perp }^{2}} geschrieben werden. Dieser Beitrag verschwindet im Ursprung. Da beide Summanden nie negativ werden, nimmt W nur positive Werte an.

Wasser in einem rotierenden Eimer. Sobald es ruhig mitrotiert, bildet seine Oberfläche eine Potentialfläche.

Flächen, auf denen das Schwerepotential konstant ist, heißen Potentialflächen oder Niveauflächen des Schwerefeldes. Sie werden von den Lotlinien rechtwinklig durchstoßen. Beim Übergang von einer Niveaufläche zu einer höheren muss Hubarbeit verrichtet werden, siehe auch Potential (Physik).

Geopotential

Das Schwerepotential W der Erde wird auch Geopotential genannt. Eine besonders wichtige Niveaufläche ist hier das Geoid, auf dem das Schwerepotential den Wert

{\displaystyle W_{0}\approx W_{0,\mathrm {conv} }=62{.}636{.}856{,}0{\frac {\mathrm {m} ^{2}}{\mathrm {s} ^{2}}}}

annimmt. Der hier genannte Wert ist als „konventionelles Geoidpotential“ bekannt. Er wird unter anderem in der Definition der Internationalen Atomzeit, vom Internationalen Dienst für Erdrotation und Referenzsysteme und von der IAU zur Definition der Terrestrischen Zeit verwendet. Bei ihm handelt es sich um den besten im Jahr 1998 bekannten Messwert. Neuere Messungen ergeben aber einen um etwa 2,6 m²/s² kleineren Wert für W0, was einem Höhenunterschied von 26 cm entspricht. Potentialdifferenzen werden häufig auf W0 bezogen,

{\displaystyle C(P)=W_{0}-W_{P}=-\int _{P_{0}}^{P}{\vec {g}}\cdot \mathrm {d} {\vec {s}}},

und dann geopotentielle Kote genannt (Einheit geopotentieller Meter gpm). Wird die geopotentielle Kote durch die Normalschwere geteilt, so ergibt sich die dynamische Höhe. Für mittlere Breiten entspricht die dynamische Höhe ungefähr der metrischen Höhe über dem Meeresspiegel. Der Abstand zweier Äquipotentialflächen hängt von der lokalen Schwerebeschleunigung ab: Je größer diese ist, desto geringer ist der Abstand.

Allgemeinere Definition

Wählt man als Bezugssystem nicht die Oberfläche eines Planeten, sondern ein beliebiges beschleunigtes Bezugssystem, so kann die dort wirksame „Fall“-Beschleunigung ebenfalls als Schwerefeld verstanden werden. Auch die in diesem Bezugssystem herrschenden Kräfte setzen sich aus Gravitations- und Trägheitskräften zusammen.

Beispiele


Erdschwerefeld

Schwerefeld der Erde im Südpolarmeer
Siehe auch: Schwereanomalie, Geoid

Große Himmelskörper nehmen unter dem Einfluss ihres Schwerefeldes eine Form an, die einer der Niveauflächen entspricht. Im Schwerefeld der Erde wird jene Niveaufläche, die ungefähr der Höhe des Meeresspiegels folgt, als Geoid bezeichnet. Sie ist durch die Zentrifugalbeschleunigung leicht abgeplattet. Diese Abplattung und die Abnahme der Erdbeschleunigung (Fallbeschleunigung auf der Erde) mit der Höhe wird von Normalschwereformeln berücksichtigt. Zusätzlich gibt es Schwereanomalien, d.h. globale, regionale und lokale Unregelmäßigkeiten, da die Masse sowohl in der Erdkruste (Gebirge, Kontinentalplatten) als auch tiefer (in Erdmantel und -kern) nicht gleichmäßig verteilt ist. Die Satellitengeodäsie bestimmt das Geoid mit Hilfe der Beobachtung von Satellitenbahnen. Die Schwereanomalien erreichen die Größenordnung 0,01 % und 0,01° in Betrag bzw. Richtung, siehe Lotabweichung, Schweregradient und Vertikalgradient. Bis zu 100 m liegen zwischen dem Geoid und dem mittleren Ellipsoid.

Erdschwerefeld an der Erdoberfläche

Der Wert der Erdbeschleunigung variiert wegen der Zentrifugalkraft, Erdabplattung und Höhenprofil regional um einige Promille um den ungefähren Wert 9,81 m/s². Die Schwerebeschleunigung beträgt 9,832 m/s² an den Polen und 9,780 m/s² am Äquator. Die Anziehung am Pol ist somit um ca. 0,5 % größer als am Äquator. Wenn die Erdanziehungskraft auf einen Menschen am Äquator 800 N beträgt, so erhöht sie sich deshalb an den Erdpolen auf 804,24 N. 2013 wurde ermittelt, dass die Erdbeschleunigung mit 9,7639 m/s² auf dem Berg Nevado Huascarán in den Anden (höchster Berg Perus) am geringsten ist.

Normfallbeschleunigung

Siehe auch: Kilopond

1901 wurde auf der dritten Generalkonferenz für Maß und Gewicht ein Standardwert, die Normfallbeschleunigung, willkürlich auf gn = 9,80665 m/s² festgelegt, ein Wert, der sich schon in verschiedenen Landesgesetzen etabliert hatte und der Definition technischer Maßeinheiten dient (DIN 1305). Grundlage waren (aus heutiger Sicht überholte) Messungen von G. Defforges am BIPM bei Paris, extrapoliert auf 45 Grad Breite und Meereshöhe.

Deutsches Hauptschwerenetz 1996

Kennzeichnungsplakette des Deutschen Schwerenetzes 1962

In Deutschland ist die ortsabhängige Erdbeschleunigung im Deutschen Hauptschwerenetz 1996 (DHSN 96) festgehalten, welches eine Fortsetzung des (westdeutschen) DHSN 82 ist. Es ist neben dem Deutschen Hauptdreiecksnetz für den Ort und dem Deutschen Haupthöhennetz für die Höhe die dritte Größe zur eindeutigen Festlegung eines geodätischen Bezugssystems. Das deutsche Schwerenetz stützt sich auf ca. 16.000 Messpunkte, die Schwerefestpunkte.

Historisch bedeutsam war der von Kühnen und Furtwänger vom Potsdamer Geodätischen Institut 1906 bestimmte Wert 9,81274 m/s² in Potsdam. Potsdam wurde 1906 der Fundamentalpunkt für die Bestimmung der lokalen Erdbeschleunigung mittels Differenzbestimmung, bis das International Gravity Standardization Net 1971 eingeführt wurde.

Mit Einführung des Integrierten Raumbezugs 2016 wurde das DHSN 96 durch das DHSN 2016 abgelöst.

Erdschwerefeld im Erdinneren

Gravitation im Erdinnern nach dem seismischen PREM-Erdmodell, sowie Näherungen durch konstante und linear nach innen zunehmende Gesteinsdichte zum Vergleich.

Wäre die Erde eine nicht rotierende, homogene Kugel, so ergäbe sich ein linearer Anstieg der Schwerebeschleunigung von null am Erdmittelpunkt bis zu einem Maximum an der Erdoberfläche. Tatsächlich ist die Erde in Schichten sehr unterschiedlicher Dichte aufgebaut. Daher ist der Zusammenhang zwischen der Tiefe und der Erdbeschleunigung komplizierter. Im Erdkern wächst die Schwerebeschleunigung mit dem Abstand vom Erdmittelpunkt zunächst gleichmäßig an. An der Kern-Mantel-Grenze (in ca. 2900 km vom Erdmittelpunkt), nach deren Entdeckern Emil Wiechert und Beno Gutenberg auch Wiechert-Gutenberg-Diskontinuität genannt, erreicht sie ein Maximum von knapp 10,68 m/s². Dieser Effekt hat seine Ursache darin, dass der überwiegend metallische Erdkern mehr als doppelt so dicht wie der Erdmantel und die Erdkruste ist. Von dort bis zu ca. 4900 km nimmt sie zunächst wieder langsam bis auf 9,93 m/s² ab, steigt nochmals bei 5700 km auf 10,01 m/s² und sinkt dann monoton, bis sie an der Erdoberfläche etwa 9,82 m/s² erreicht.

Erdschwerefeld außerhalb der Erde

In der Nähe der Erdoberfläche nimmt g um etwa 3,1 µm/s² pro gestiegenem Meter ab. In der Meteorologie gibt man das Geopotential in der Atmosphäre als Äquipotentialflächen an. Für die Praxis hat man Hauptdruckflächen definiert (1000, 500, 200 hPa, und andere).

Außerhalb der Erde nimmt das Gravitationsfeld proportional zum Quadrat des Abstandes vom Erdmittelpunkt ab, während bei konstanter Position bzgl. Längen- und Breitengrad die Zentrifugalbeschleunigung proportional mit diesem Abstand zunimmt. Das Erdschwerefeld ist somit (wie das Schwerefeld jedes Himmelskörpers) prinzipiell unbegrenzt, wird aber mit wachsender Entfernung schnell schwächer. In niedrigen Satellitenhöhen von 300 bis 400 km nimmt die Erdbeschleunigung um 10 bis 15 % ab, in 5000 km um ca. 70 %. In einer Höhe von knapp 36.000 km heben sich beide Einflüsse exakt auf. Folglich bewegt sich ein Satellit auf einer solchen geostationären Umlaufbahn genau synchron mit der Erddrehung und verharrt auf demselben Längengrad.

Nur im Nahbereich eines schweren Himmelskörpers kann der Einfluss der anderen Himmelskörper in der Praxis vernachlässigt werden, da er dann sehr gering ist – der Einfluss des nahen Körpers ist dominierend.

Schwere- und Gravitationsbeschleunigung von Himmelskörpern

Sterne und andere Gas- bzw. Plasmakörper haben eine nicht trivial definierte Sternoberfläche, an der ihre Oberflächenbeschleunigung angegebenen werden kann. Diese hängt nicht nur stark von ihrer Masse, sondern auch von ihrer Dichte ab. Ein Riesenstern hat einen sehr viel größeren Sternradius, wodurch seine Oberflächenbeschleunigung kleiner als die der Sonne ist.

Da die Oberflächenbeschleunigung von Himmelskörpern über viele Größenordnungen schwankt, wird sie in der Astrophysik häufig in logarithmischer Form (log g) angegeben. Dabei wird die Oberflächenbeschleunigung g in der Einheit cm/s² implizit durch die Bezugsgröße 1 cm/s² geteilt (wodurch sie einheitenlos wird) und davon der Logarithmus zur Basis 10 berechnet. Zum Beispiel hat die Sonne eine Oberflächenbeschleunigung g von ca. 27.400 cm/s². Hieraus ergibt sich für log g ein Wert von ca. 4,44.
