Wirkleistung

Die Wirkleistung ist die elektrische Leistung, die für die Umwandlung in andere Leistungen (z.B. mechanische, thermische oder chemische) verfügbar ist. Sie ist abzugrenzen von der Blindleistung, die für diese Umwandlung nicht verwendbar ist.

Die Wirkleistung P wird in der Einheit Watt angegeben. Bei gleichbleibender Spannung und gleichbleibender Stromstärke ist die Wirkleistung das Produkt von Spannung U und Stromstärke I:

P=U \cdot I

Bei veränderlichen Werten u und i ist die Wirkleistung der Gleichwert der Augenblicksleistung p:

P=\overline p=\overline{u\cdot i}

Für periodische Spannungen und Ströme ist über eine Periode mit der Periodendauer T zu mitteln:

P=\frac 1T\int_{t_0}^{t_0+T}u\cdot i\;\mathrm dt

Festlegungen bei sinusförmiger Wechselspannung

Einen wichtigen Anwendungsfall bildet das elektrische Energieversorgungsnetz oder Dreiphasenwechselstromnetz. Nur dieser wird hier behandelt. Die Spannung hat einen sinusförmigen zeitlichen Verlauf; Spannung und Strom sind Wechselgrößen mit derselben Grundfrequenz. Für diesen Fall gibt es Festlegungen in DIN 40108 und DIN 40110, die für diesen Artikel zu beachten sind.

Wirkleistung bei sinusförmigem Strom

Darstellung mit Zeitfunktionen

Zeitlicher Verlauf von Spannung, Stromstärke und Leistung

Der sinusförmige Verlauf des Stromes tritt nur dann auf, wenn sich ausschließlich lineare Verbraucher im Netz befinden. Bei ohmschen Verbrauchern verlaufen Spannung und Strom gleichphasig. Beim Auftreten kapazitiver oder induktiver Verbraucher tritt zusätzlich eine Verschiebung der Phasenwinkel zwischen dem Verlauf von Strom und Spannung auf. Mit den Effektivwerten von Spannung U und Stromstärke I, den Amplituden {\hat  u}={\sqrt  2}\ U und {\hat  \imath }={\sqrt  2}\ I , dem Phasenverschiebungswinkel \varphi > sowie der Kreisfrequenz \omega=2\pi f wird

p=u\cdot i={\hat  u}\;\sin \omega t\cdot {\hat  \imath }\;\sin(\omega t-\varphi )

Durch Anwenden der trigonometrischen Beziehung

\sin \alpha \cdot \sin \beta ={\tfrac  12}[\cos(\alpha -\beta )-\cos(\alpha +\beta )]

folgt

p={\tfrac  12}\ {\hat  u}\;{\hat  \imath }\ [\cos \varphi -\cos(2\omega t-\varphi )]

und mit der Verwendung der Effektivwerte

p=U\;I\ \cos \varphi \ -\ U\;I\ \cos(2\omega t-\varphi )

Der Ausdruck enthält

  1. einen zeitunabhängigen Summanden, die Wirkleistung P=U\;I\;\cos \varphi , und
  2. einen zeitlich mit doppelter Frequenz und der Amplitude S=U\;I schwingenden Summanden, dessen Mittelwert gleich null ist. Die Größe S nennt man die Scheinleistung.

Die Komponente I\,\cos \varphi der Stromstärke I, die für die Wirkleistung maßgeblich ist, wird Wirkstromstärke genannt.

Komplexe Darstellung

Leistungszeigerdiagramm

In der Elektrotechnik ist es üblich, die Wechselstromrechnung (also das Rechnen mit sinusförmigen Wechselgrößen) mit Hilfe von Zeigern in der komplexen Ebene durchzuführen, da dieses wesentlich einfacher ist als die Rechnung mit trigonometrischen Funktionen. Zum Anschluss der Leistungsgrößen an die komplexe Wechselstromrechnung wird die komplexe Scheinleistung \underline S definiert, die Wirk- und Blindleistung in einer komplexen Größe zusammenfasst. Sie berechnet sich aus dem Produkt des komplexen Effektivwertes der Spannung mit dem konjugiert komplexen Effektivwert der Stromstärke.

\underline S=P+{\mathrm  j}Q=\underline U\cdot \underline I^{*}={\tfrac  12}\ \underline {{\hat  u}}\cdot \underline {{\hat  \imath }}^{*}

Die Scheinleistung S, also der Betrag der komplexen Scheinleistung \underline S, ist die pythagoreische Summe aus Wirk- und Blindleistung. Die Wirkleistung P ist der Realteil, die Blindleistung Q der Imaginärteil der komplexen Scheinleistung.

S^{2}=P^{2}+Q^{2}\

Vorzeichenfragen

Die Konventionen über Zählrichtungen der Spannungen und Ströme durch Erzeuger- und Verbraucher-Bepfeilung bringen es mit sich, dass bei Energiefluss vom Erzeuger zum Verbraucher die Wirkleistung positiv ist. Das weiter oben gezeigte Bild des zeitlichen Verlaufs zeigt auch negative Werte von p; dann wird Energie zurückgespeist. Die Wirkleistung wird dadurch kleiner als die Scheinleistung; sie bleibt aber positiv.

Bei Netzen mit mehreren Quellen und Lasten kann sich zwischen Netzabschnitten die Richtung des Energieflusses nicht nur für Bruchteile einer Periodendauer umkehren. In Blick auf die Leistung beschreibt man dieses durch Vorzeichenumkehr der Wirkleistung, so dass auch Werte P<0 Sinn haben können.

Wirkleistung bei nichtsinusförmigem Strom

Wenn die Spannung sinusförmig ist, der Strom aber nicht, bleibt die Gleichung P=U\;I\;\cos \varphi unter der Einschränkung gültig, dass I und \varphi Parameter der Grundschwingung des Stromes sind. Oberschwingungen gehen in P nicht ein.

Messungen im Energieversorgungsnetz

Messgeräte

Ein Leistungsmesser hat einen Strompfad und einen Spannungspfad. Er multipliziert Augenblickswerte von Spannung und Stromstärke, mittelt über die Augenblickswerte des Produktes und ist somit gemäß der Definition der Wirkleistung ein Wirkleistungsmesser. Das dazu geeignete elektromechanische Messwerk ist durch elektronische Messumformer abgelöst worden.

Anschlusskennzeichnung
oben: Einphasen-Messgeräte
unten: Dreiphasen-Wirkleistungsmesser

Zu jedem Messgerät gehört ein Messbereich, der nicht überschritten werden darf, weil sonst keine Fehlergrenze garantiert wird. Darüber hinaus gehören zum Leistungsmesser Nennwerte von Spannung und Strom, die nur in geringem Maße gemäß Herstellerangaben überschritten werden dürfen, weil sonst das Gerät beschädigt wird. Diese Art von Überlastung kann durchaus auftreten, ohne den Messbereich zu überschreiten!

Wirkleistungsmessung im Einphasennetz

Zur vorzeichen-richtigen Messung ist auf korrekten Anschluss zu achten, der durch korrekte Schaltpläne vorzugeben ist. Für den Regelfall |\varphi |<\pi /2 wird innerhalb dieses Artikels, in Übereinstimmung mit DIN 43807, konsequent eingehalten:

Positiver Messwert,

Falls P negativ ist, aber kein negativer Messwert ausgegeben werden kann, kann man sich durch bewusste Vertauschung der Richtung im Spannungspfad (oder Strompfad) helfen. An Laborgeräten sind die Klemmen eingangsseitig häufig mit einem Stern versehen; Geräte zur dauerhaften Installation tragen eine Klemmen-Nummerierung gemäß DIN 43807; Beispiele siehe Bild.

Jeder Leistungsmesser hat einen Eigenverbrauch

Damit ist beim realen Messgerät zwischen Erzeuger- und Verbraucher-Wirkleistung zu unterscheiden.

Einphasennetz

Es gibt zwei Möglichkeiten, den Leistungsmesser anzuschließen, siehe zugehöriges Bild. Keine der Schaltungen erfasst aber die Erzeuger- oder Verbraucher-Wirkleistung, sondern gemessen wird

In der bevorzugt verwendeten oberen Schaltung werden die Kosten des Energie-Verbrauchs des Messgerätes getragen

  • soweit vom Spannungspfad herrührend durch den Erzeuger,
  • soweit vom Strompfad herrührend durch den Verbraucher.
Wirkleistungsmessung im Drehstromnetz

Drehstromnetz

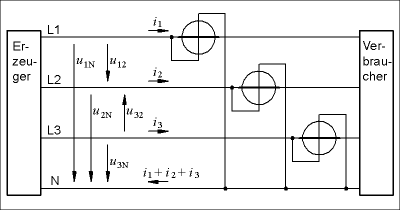

Vierleiter-Stromkreis mit Neutralleiter

Der umfassendste Fall ist der Vierleiter-Stromkreis mit Neutralleiter und drei Außenleitern, wie er im Niederspannungsnetz mit U_{{1{\mathrm  N}}} = 230 V bzw. U_{{12}} = 400 V verbreitet ist, in Verbindung mit beliebiger Belastung. Beliebig soll hier heißen: In den drei Außenleitern können Ströme mit unterschiedlichen Amplituden und unterschiedlichen Phasenverschiebungen zur jeweiligen Bezugsspannung fließen. Dann ist

p={u_{{1{\mathrm  N}}}\;i_{1}}+{u_{{2{\mathrm  N}}}\;i_{2}}+{u_{{3{\mathrm  N}}}\;i_{3}}
P=\overline {u_{{1{\mathrm  N}}}\;i_{1}}+\overline {u_{{2{\mathrm  N}}}\;i_{2}}+\overline {u_{{3{\mathrm  N}}}\;i_{3}}
P=U_{{1{\mathrm  N}}}\;I_{1}\ \cos \varphi _{1}+U_{{2{\mathrm  N}}}\;I_{2}\ \cos \varphi _{2}+U_{{3{\mathrm  N}}}\;I_{3}\ \cos \varphi _{3}

Dieses ist messbar mit drei Leistungsmessern bzw. einem Kombinations-Gerät.

Spannungszeiger im Drehstromnetz

Dreileiter-Stromkreis

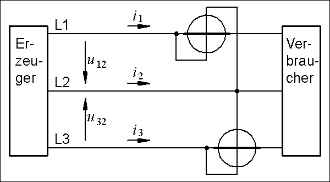

Wirkleistungsmessung in Aronschaltung

Durch den fehlenden Neutralleiter im Dreileiter-Stromkreis ist

i_{1}+i_{2}+i_{3}=0 .

Mit \quad u_{{1{\mathrm  N}}}=u_{{12}}+u_{{2{\mathrm  N}}}

und \quad u_{{3{\mathrm  N}}}=u_{{32}}+u_{{2{\mathrm  N}}}

wird   p=u_{{1{\mathrm  N}}}\;i_{1}+u_{{2{\mathrm  N}}}\;i_{2}+u_{{3{\mathrm  N}}}\;i_{3}

=u_{{12}}\;i_{1}+u_{{32}}\;i_{3}+u_{{2{\mathrm  N}}}(i_{1}+i_{2}+i_{3})

wobei der letzte Summand und damit i_{2} verschwindet. Im Dreileiter-Stromkreis mit beliebiger Belastung reichen also zwei Leistungsmesser, wenn man sie in Aronschaltung gemäß der letzten Gleichung betreibt.

P=P_{1}+P_{3}

mit P_{1}=U_{{12}}\;I_{1}\ \cos \delta _{1}

und P_{3}=U_{{32}}\;I_{3}\ \cos \delta _{3} ,

wobei \delta _{1}=\varphi _{1}+{\frac  \pi 6} = Winkel zwischen \underline U_{{12}} und \underline I_{1}

und \delta _{3}=\varphi _{3}-{\frac  \pi 6} = Winkel zwischen \underline U_{{32}} und \underline I_{3}

Spannungen, Ströme und Winkel zur Aronschaltung

Hinweise hierzu:

  1. Formal kann ein Leiter, hier in Übereinstimmung mit DIN 43807 der Leiter L2, als Rückleiter aufgefasst werden.
  2. P_{1} und P_{3} haben keine anschauliche Bedeutung, nicht einmal im Vorzeichen. Z.B. ist bei reiner Blindlast P=0, aber P_{1}=-P_{3}\neq 0.
  3. Weil U_{{12}}={\sqrt  3}\;U_{{1{\mathrm  N}}} , ist aufzupassen, ob der Leistungsmesser, der auf die Spannung U_{{1{\mathrm  N}}} ausgelegt ist, auch die höhere Spannung U_{{12}} verträgt. Wenn durch einen Vorwiderstand oder einen Spannungswandler die Spannung um den Faktor 1/ \sqrt3 vermindert wird, ist diese Überlastungsgefahr behoben. Wegen der so verkleinerten Spannung muss allerdings der Messwert um den Faktor \sqrt3 rechnerisch vergrößert werden.
Leistungsmesser mit künstlichem Sternpunkt

Symmetrische Belastung

Bei symmetrischer Belastung reicht die Verwendung nur eines Leistungsmessers für den Leistungs-Bezug durch einen der Außenleiter. Die gesamte Leistung ist davon das Dreifache.

P=3\cdot U_{{1{\mathrm  N}}}\;I_{1}\;\cos \varphi _{1} .

Im Dreileiter-Stromkreis ist dazu das Neutralleiter-Potential durch einen Sternpunkt gemäß Bild künstlich zu schaffen mit zwei Widerständen, die genauso groß sind wie der Widerstand des Spannungspfades im Leistungsmesser.

Weitere Benennungen

Benennung Größe Anwendung
Leistungsfaktor |P|/S=\lambda allgemein
Verschiebungsfaktor |P|/S=|\cos \varphi | bei Sinusgrößen
Wirkfaktor P/S=\cos \varphi bei Sinusgrößen
Blindfaktor Q/S=\sin \varphi bei Sinusgrößen
Verlustfaktor |P/Q|=\tan \delta bei Sinusgrößen
bei Kondensatoren und Spulen

Alle Angaben stimmen mit DIN 40110-1:1994 überein.
