Kupfer(I)-oxid

Sicherheitshinweise

GHS-Gefahrstoffkennzeichnung aus Verordnung (EG) Nr. 1272/2008 (CLP),^[4] ggf. erweitert^[2]

Gefahr

H- und P-Sätze

Gesundheitsschädlich bei Verschlucken.
Gesundheitsschädlich bei Einatmen.
Verursacht schwere Augenschäden.
Sehr giftig für Wasserorganismen mit langfristiger Wirkung.

Bei Verschlucken: Mund ausspülen. Kein Erbrechen herbeiführen.
Bei Einatmen: Die Person an die frische Luft bringen und für ungehinderte Atmung sorgen.
Schutzhandschuhe/ Schutzkleidung/ Augenschutz/ Gesichtsschutz/ Gehörschutz/ … tragen.
Bei Kontakt mit den Augen: Einige Minuten lang behutsam mit Wasser spülen. Eventuell vorhandene Kontaktlinsen nach Möglichkeit entfernen. Weiter spülen.
Sofort Giftinformationszentrum, Arzt oder … anrufen.

^[2]

MAK

0,1 mg/m³ (gemessen als einatembarer Aerosolanteil) ^[2]

Toxikologische Daten

470 mg/kg (LD₅₀, Ratte, oral)^[2]

Kupfer(I)-oxid ist eine chemische Verbindung, die Kupfer-Ionen Cu+) und Oxid-Ionen (O2-) enthält. In diesem Oxid mit der Summenformel Cu₂O ist Kupfer einwertig. Kupfer(I)-oxid ist ein gelber bis rotbrauner Feststoff und wird beim Erhitzen schwarz, nimmt jedoch nach dem Abkühlen wieder seine ursprüngliche Farbe an.

Kristallstruktur

_ Cu⁺ 0 _ O²⁻
Kristallsystem	kubisch
Raumgruppe	Pn3m (Nr. 224)
Allgemeines
Name	Kupfer(I)-oxid
Andere Namen	Dikupferoxid Kupferoxydul Cuprum oxydulatum Cupro-oxyd CUPROUS OXIDE (INCI)^[1]
Verhältnisformel	Cu₂O
Kurzbeschreibung	gelbes bis rotbraunes, kristallines Pulver ^]
Externe Identifikatoren/Datenbanken
CAS-Nummer	1317-39-1
EG-Nummer	215-270-7
ECHA-InfoCard	100.013.883
PubChem	10313194
ChemSpider	8488659
Eigenschaften
Molare Masse	143,09 g/mol
Aggregatzustand	fest
Dichte	6,0 g/cm³ (25 °C)^[2]
Schmelzpunkt	1232 °C ^[2]
Siedepunkt	thermische Zersetzung um 1800 °C ^[2>]
Löslichkeit	nahezu unlöslich in Wasser ^[2] löslich in verdünnten Säuren^[3] löslich in Ammoniumhydroxid (unter Komplexbildung)^[3]

Vorkommen

In der Natur kommt Kupfer(I)-oxid als das Mineral Cuprit vor. Cuprit entsteht bei der Verwitterung von Kupfersulfiden und findet sich daher üblicherweise in oxidierten Teilen von Kupfervorkommen.

Gewinnung und Darstellung

Kupfer(I)-oxid kann durch die Reduktion von Kupfer(II)-oxid mit metallischem Kupfer bei erhöhter Temperatur in einer Komproportionierungsreaktion oder durch die thermische Zersetzung von Kupfer(II)-oxid bei Temperaturen über 800 °C hergestellt werden. Kupfer(I)-oxid bildet sich zusammen mit Kupfer(II)-oxid beim Erhitzen von metallischem Kupfer auf Rotglut an Luft.

$\mathrm {CuO+Cu\longrightarrow Cu_{2}O}$

$\mathrm {4\ CuO\longrightarrow 2\ Cu_{2}O+O_{2}}$

Kupfer(I)-oxid kann auch durch die Reduktion von Kupfer(II)-salzen in alkalischer Lösung oder durch die Reduktion von Kupfer(II)-hydroxid hergestellt werden. Geeignete Reduktionsmittel sind beispielsweise Hydrazin und Aldehyde. Die Reduktion von Kupfer(II)-salzen wird in der organischen Chemie zum Nachweis von reduzierenden Zuckern mit der Fehling-Probe angewandt.

$\mathrm {2\ Cu^{2+}+R{-}CHO+4\ OH^{-}\longrightarrow \ }$ $\mathrm {Cu_{2}O+R{-}COOH+2\ H_{2}O}$

Kupfer(I)-oxid kann durch die Reaktion von Kupfer(I)-chlorid oder Kupfer(I)-iodid mit Alkalihydroxiden hergestellt werden.

$\mathrm {2\ CuCl+2\ NaOH\longrightarrow Cu_{2}O+2\ NaCl+H_{2}O}$

Eigenschaften

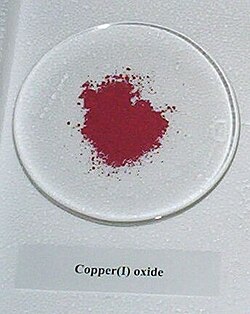

Kupfer(I)-oxid ist ein je nach Teilchengröße gelbes bis rotes Pulver und praktisch unlöslich in Wasser. Dagegen ist es in verdünnten Säuren löslich. Kupfer(I)-oxid ist unter Komplexbildung in Ammoniak oder Ammoniakwasser löslich. Der gebildete [Cu(NH₃)₂]⁺- Komplex ist, im Gegensatz zum [Cu(H₂O)₄]⁺-Komplex stabil. Letzterer disproportioniert in Cu und [Cu(H₂O)₆]²⁺.

Feuchtes Kupfer(I)-oxid wird an der Luft leicht zu blauem Kupfer(II)-hydroxid oxidiert. Trockenes Kupfer(I)-oxid reagiert dagegen nicht.

$\mathrm {2\ Cu_{2}O+4\ H_{2}O+O_{2}\longrightarrow 4\ Cu(OH)_{2}}$

Kupfer(I)-oxid wird bei erhöhter Temperatur durch Wasserstoff zu metallischem Kupfer reduziert.

$\mathrm {Cu_{2}O+H_{2}\longrightarrow 2\ Cu+H_{2}O}$

Kupfer(I)-oxid reagiert mit verdünnter Schwefelsäure zu Kupfer(II)-sulfat und metallischem Kupfer (Disproportionierung).

$\mathrm {Cu_{2}O+H_{2}SO_{4}\longrightarrow CuSO_{4}+Cu+H_{2}O}$

Kupfer(I)-oxid reagiert mit verdünnter Salpetersäure zu Kupfer(II)-nitrat und metallischem Kupfer (Disproportionierung).

$\mathrm {Cu_{2}O+2\ HNO_{3}\longrightarrow Cu(NO_{3})_{2}+Cu+H_{2}O}$

Es besitzt eine kubische Kristallstruktur mit der Raumgruppe Pn3m (Raumgruppen-Nr. 224), a = 4,268 Å, und eine Bildungsenthalpie von −170,3 kJ/mol.^[5]

Verwendung

Kupfer(I)-oxid wird für fäulnishemmende Anstriche verwendet, beispielsweise für Unterwasserschiffsanstriche. Das in Lösung gehende Kupfer ist giftig für Algen und hemmt deren Ansatz auf den Schiffswänden. Daneben wird Kupfer(I)-oxid als Ausgangsstoff für die Herstellung von verschiedenen Kupferverbindungen genutzt. Weitere Anwendung findet es als Pigment zum Rotfärben von Glas und Emaille, zur Herstellung von Goldfluss, als Fungizid und als Katalysator.

Kupfer(I)-oxid ist auch ein Halbleiter mit einer direkten Bandlücke von ca. 2 eV und wurde schon in den 1920er Jahren für den Bau von Gleichrichterdioden verwendet. Solche Kupferoxydul-Gleichrichter bestanden aus mit Cu₂O beschichteten Kupferscheiben. Selen und später Germanium und Silicium haben Cu₂O später als Halbleitermaterial verdrängt, jedoch werden bis heute Grundlagenuntersuchungen an Cu₂O durchgeführt, weil in diesem Material sehr leicht Exzitonen angeregt werden können.

Im November 2019 stellte die University of Waterloo (Kanada) ein Verfahren vor, bei dem Kupfer(I)-oxid als Katalysator für das „künstliche Blatt“ (englisch artificial leaf) dient. Dabei wird Kohlenstoffdioxid (CO₂) in ein Gemisch aus Wasser und Kupfer(I)-oxid eingeleitet. Unter Bestrahlung mit sichtbarem Licht findet eine chemische Reaktion statt, bei der CO₂ zu Sauerstoff und Methanol reagiert. Mit diesem Prozess kann kostengünstig auf technischem Wege erneuerbares Methanol als Alternative zu fossilem Brennstoff erzeugt werden.^[6]

Weblinks

Mineralogische Daten zu Cuprit (englisch)

Einzelnachweise

↑ Eintrag zu CUPROUS OXIDE in der CosIng-Datenbank der EU-Kommission, abgerufen am 9. Mai 2026.
Hochspringen nach: 1 2 3 4 5 6 7 8 9 Eintrag zu Kupfer(I)-oxid in der GESTIS-Stoffdatenbank des Institut für Arbeitsschutz der Deutschen Gesetzlichen Unfallversicherung, abgerufen am 9. Mai 2026. (JavaScript erforderlich)
Hochspringen nach: 1 2 Eintrag zu Kupferoxide. In: Römpp Online. Georg Thieme Verlag, abgerufen 9. Mai 2026.
↑ Eintrag zu Dicopper oxide in der Datenbank ECHA CHEM der Europäischen Chemikalienagentur (ECHA), abgerufen am 9. Mai 2026. Hersteller bzw. Inverkehrbringer können die harmonisierte Einstufung und Kennzeichnung erweitern.
↑ Georg Brauer (Hrsg.), unter Mitarbeit von Marianne Baudler u.a.: Handbuch der Präparativen Anorganischen Chemie. 3., umgearbeitete Auflage. Band II, Ferdinand Enke, Stuttgart 1978, ISBN 3-432-87813-3, S. 979.
↑ Scientists create 'artificial leaf' that turns carbon dioxide into fuel. University of Waterloo, 4. November 2019, abgerufen am 9. Mai 2026 (englisch).

Basierend auf einem Artikel in:

Wikipedia.de
