Keramik

Der Begriff Keramik, auch keramische Massen, bezeichnet in der Fachsprache eine Vielzahl anorganischer nichtmetallischer Werkstoffe, die grob in die Typen Irdenware, Steingut, Steinzeug, Porzellan und Sondermassen unterteilt werden können. Allgemeinsprachlich dient Keramik auch als Oberbegriff für die geformten und gebrannten Produkte, die als Gebrauchs- und Ziergegenstände, Bauteile oder Werkzeuge verwendet werden. Außerdem können die Herstellungstechnik, das Handwerk (bzw. Kunsthandwerk) und die keramische Produktion damit gemeint sein.

Das Wort Keramik stammt aus dem Altgriechischen: keramos (κέραμος) war die Bezeichnung für Tonminerale und die aus ihm durch Brennen hergestellten formbeständigen Erzeugnisse.

Man unterscheidet unter anderem Tonkeramik und Glaskeramik. In der Gegenwart spielt die technische Keramik eine bedeutende Rolle, zu der auch die Verbundkeramik zählt. In kulturhistorischen und archäologischen Studien wird vor allem nach der Verwendung im Alltag unterschieden: Gefäßkeramik (Tischgeschirr, Trinkgeschirr, Kochgeschirr, Sonderformen), Baukeramik (Dachziegel, Backsteine, Bodenfliesen und Wandfliesen), Ofenkeramik (Ofenkacheln, Kachelofenfüße, Abdeckplatten) und Sanitärkeramik (Waschbecken, WC-Schüsseln, Badewannen).

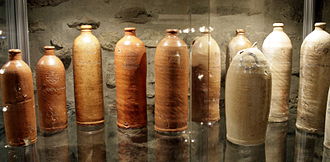

Frühe Beispiele für keramische Massenproduktion: Mineralwasserflaschen aus dem 19. Jahrhundert

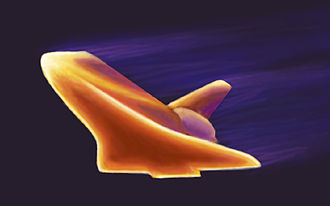

Grafische Darstellung der Temperaturverteilung einer Simulation eines Space Shuttle, dessen oxidkeramische Oberfläche (sog. Hitzefliesen oder -kacheln) sich beim Wiedereintritt in die Erdatmosphäre auf über 1200 °C aufheizt

Vorgeschichtliche Verbreitung

Venus von Dolní Věstonice

Die Herstellung von Keramik gehört zu den ältesten Kulturtechniken der Menschheit. Während der jungpaläolithischen Kultur des Gravettien wurden erste Kleinplastiken aus gebranntem Lösslehm hergestellt. Der Lösslehm wurde mit Knochenmehl gemagert und in einer Feuerstelle gebrannt. Das berühmteste Beispiel ist die circa 30.000 Jahre alte Venus von Dolní Věstonice, dazu kommen eine Reihe von Tierfiguren aus Dolní Věstonice, Pavlov und Krems-Wachtberg.

Die Entdeckung von Keramik als Töpferware aus Ton ist wahrscheinlich unabhängig voneinander in mehreren Regionen erfolgt. Die ältesten Keramikgefäße der Welt sind aus der Jomon-Kultur Japans nachgewiesen und datieren um 13.000 v. Chr. Von da verbreitete sich die Technologie über Jäger und Sammler-Kulturen nach Korea sowie in das Amurgebiet. Neue Entdeckungen belegen ebenfalls sehr alte (möglicherweise die älteste) Keramik in China. Funde aus einem Höhlengrab bei Xianrendong in der Provinz Jiangxi werden sogar auf ein Alter von bis zu 20.000 Jahren geschätzt.

Im Nildelta trat Keramik erstmals im 9.–8. Jahrtausend v. Chr. auf, und noch früher, im 10. Jahrtausend v. Chr., bei Jäger- und Sammlergruppen im heutigen westafrikanischen Mali (Fundplatz Ounjougou). Um 7000 v. Chr. ist Keramik bei mesolithischen Kulturen am südlichen Bug in der Ukraine nachgewiesen, etwa zeitgleich mit ihrem ersten Auftreten im Neolithikum des Vorderen Orients um die Mitte des 7. Jahrtausends v. Chr. Frühe Töpferware wurde nach heutigem Wissen überall im „offenen Feldbrand“ hergestellt. Im 5. Jahrtausend sind in China erste Töpferöfen nachgewiesen, im Vorderen Orient im 4. Jahrtausend. In Mitteleuropa gibt es zeitgleiche Nachweise für Töpferöfen aus Triwalk, Mecklenburg-Vorpommern, aus der Trichterbecherkultur.

Ihre Verbreitung in den Kulturen der Jungsteinzeit verdanken Keramikgefäße den verbesserten Möglichkeiten zur Vorratshaltung, die sich bei gleichzeitiger Sesshaftwerdung durchsetzt, da sie zuvor als zu schwerer und zerbrechlicher Transportbehälter zunächst ungeeignet war. Keramik spielt eine ganz wesentliche Rolle im Rahmen der Determination (Identifizierung und Datierung) archäologischer Kulturen.

Begriff und Unterteilung

Keramik im Fayence-Stil

Heute ist der Begriff breiter gefasst. Keramiken sind weitgehend aus anorganischen, feinkörnigen Rohstoffen unter Wasserzugabe bei Raumtemperatur geformte und danach getrocknete Gegenstände (sogenannte Grünkörper), die in einem anschließenden Brennprozess oberhalb 700 °C zu härteren, dauerhafteren Gegenständen gebrannt werden. Einen härteren Scherben bekommt man durch höhere Brenntemperatur, wobei es ab etwa 1200 °C (je nach Tonmasse) zu einer Sinterung kommt, die die Porosität des Scherbens aufhebt. Man erhält also dauerhaft flüssigkeitsdichte Gefäße. Der Begriff 'Keramik' schließt heute auch Werkstoffe auf der Grundlage von Metalloxiden ein. Keramik wird heute im zunehmenden Maße für technische Einsatzzwecke genutzt (technische Keramik) und in ähnlichen Prozessen, allerdings meist wesentlich höheren Sintertemperaturen, hergestellt. Im Bereich der faserverstärkten Keramik sind auch siliciumhaltige organische Polymere (Polycarbosilane) als Ausgangsstoffe zur Herstellung von amorpher Siliciumcarbid-Keramik in Verwendung. Sie wandeln sich in einem Pyrolyseprozess vom Polymer zur amorphen Keramik um.

Technische Keramik: Gleitlager

Eine klare Systematik der keramischen Werkstoffe – wie beispielsweise bei Metall-Legierungen – ist schwierig, weil es hinsichtlich der Rohstoff-Zusammensetzung, des Brennvorgangs und des Gestaltungsprozesses fließende Übergänge gibt. Keramische Produkte werden deshalb häufig nach den jeweils im Vordergrund der Betrachtung stehenden Aspekten unterschieden, zum Beispiel nach regionalen Keramiktypen wie Westerwälder Steinzeug, Bürgeler Keramik oder auch Majolika und Fayence, bei technischer Keramik nach der chemischen Zusammensetzung in Silikatkeramik, Oxidkeramik und Nicht-Oxid-Keramik oder auch nach dem Verwendungszweck (Funktionskeramik, Gebrauchskeramik, Baukeramik, Sanitärkeramik und Strukturkeramik).

Grobkeramik: Dachziegel

Gebräuchlich ist auch die Unterteilung in Grob- und Feinkeramik. Zur erstgenannten gehört die große Gruppe der Baukeramik (zum Beispiel Bau- und Dachziegel, Kanalisationsrohre); diese Produkte sind dickwandig, häufig inhomogen, von oft zufälliger Färbung. Feinkeramik ist dagegen feinkörnig (Korngröße unter 0,05 mm), von definierter Färbung (zum Beispiel weiß für Haushaltskeramik, Tischgeschirr und Sanitärkeramik); hierher gehören auch die künstlerischen Erzeugnisse. Feinkeramik erfordert bezüglich der Aufbereitung der Rohmasse, der Formgebung und des Trocknens sowie Brennens eine erheblich größere Sorgfalt, als sie bei der Herstellung von Grobkeramik nötig ist. Die Eigenschaften keramischer Produkte werden bestimmt durch Art und Menge der in ihnen enthaltenen Kristalle und die als Bindung funktionierenden Verglasungen (sogenannte Glasphasen). Keramiken sind formbeständig, im Allgemeinen hart (es gibt Ausnahmen:beispielsweise pyrolytisches Bornitrid (hexagonal) ist flexibel durch seine Schichtstruktur) und hitzebeständig.

Zur Klassifikation keramischer Massen:
Die Einteilung keramischer Massen kann in drei Klassen, verschiedenen Unterklassen, Gruppen, Untergruppen, weiterführende Aufteilungen, beispielsweise in Grobkeramik und Feinkeramik sowie durch weitere Spezifikationen erfolgen.

Grobkeramik (engl. coarse ware) ist die beschreibende Bezeichnung für vorzeitliche alltägliche keramische Gebrauchsware der unterschiedlichsten Kulturen, die mehr als zwei Drittel aller Funde ausmacht. Die Gefäße waren für den Transport und die Lagerung von Gütern, die Zubereitung von Speisen und als Kochgefäße in Gebrauch. Grobkeramik steht sowohl in der Art der Herstellung, als auch im allgemein unverzierten Aussehen, qualitativ im Kontrast zur speziellen Ausführung von zeremoniellen Gefäßen.

Keramische Rohstoffe

Tongrube „Wimpsfeld II“ bei Mengerskirchen im Westerwald

Silikat-Rohstoffe

Dieser Bereich umfasst generell alle Rohstoffe, die [SiO4]4−-Tetraeder in der Kristallstruktur eingebaut haben.

Tonminerale und deren Gemische

Tone sind wasserhaltige Alumosilicate. Siehe auch Tonmineral. Man unterscheidet zwischen Primärton und Sekundärton. Tone und Lehme entstehen durch die Verwitterung von Feldspäten und verwandten Mineralien. Die Hauptbestandteile sind Illit, Montmorillonit und Kaolinit. Die Korngrößen liegen hierbei im µm-Bereich. Je nach Verwendungszweck unterteilt man diese Rohstoffe in Steinzeugtone, Steinguttone, Irdenwaretone und -lehme. Mergeltone haben einen hohen Gehalt an Kalk, der stark verflüssigend wirkt. Da an solchen Scherben die früher viel verwendeten Blei- und Zinnglasuren sehr gut haften, werden sie häufig für Ofenkacheln und Fliesen eingesetzt. Bentonite sind ein Verwitterungsprodukt vulkanischen Ursprungs, sie wirken bereits bei geringen Zugaben sehr stark plastifizierend, verbessern die Formbarkeit und die Standfestigkeit während des Trocknungsprozesses. Aus der hohen Wasseraufnahme der Bentonite im Formgebungsprozess resultiert eine enorme Schwindung schon während des Trocknens. Durch die Trockenschwindung kann es zu Rissen und Verformungen in der Grünware kommen.

Die Auswahl und Mischung der Rohstoffe muss folgenden Forderungen genügen: Gute Formbarkeit der Masse, geringe Schwindung beim Trocknen und Brennen, hohe Standfestigkeit beim Brennen, geringe oder keine Verfärbung des Endprodukts.

Kaoline

Kaolin, auch Porzellanerde genannt, ist ein Verwitterungsprodukt von Feldspat. Es besteht weitgehend aus Kaolinit, einem hydratisierten Alumosilikat, begleitet von Quarzsand, Feldspat und Glimmer. Die letztgenannten Bestandteile werden durch Schlämmen und Sieben entfernt, das Endprodukt muss möglichst plastisch, beim Trocknen formstabil und nach dem Brennen weiß sein. Zur Erzielung der gewünschten Eigenschaften werden Kaoline unterschiedlicher Herkunft gemischt (Mineral Dressing); um ein gutes Gießverhalten zu erreichen, gibt man noch Plastifizierungsmittel wie Wasserglas und/oder Soda zu.

Kaolin ist zur Porzellanherstellung zwingend. Ist kein Kaolin in der Tonerde enthalten, entsteht automatisch immer nur Keramik. Manche Länder konnten in der Vergangenheit kein Porzellan herstellen, weil es dort kein Kaolin gab. Belgien und die Niederlande (umgangssprachlich: „Holland“) gehören dazu.

Nichtplastische Rohstoffe

Feldspäte sind im Vergleich zum Kalk ebenfalls gute Flussmittel, die aber mit steigender Brenntemperatur eine stärkere Verglasung und damit Verdichtung der Erzeugnisse bewirken. Der Trocknungsschwund wird zwar reduziert, der Schwund beim Brennen steigt jedoch. Quarz senkt als Magerungsmittel den Trocknungs- und Brennschwund, verschlechtert jedoch die Plastizität. Quarz wird als feinstkörniger Sand oder als gemahlenes Ganggestein eingesetzt, er muss möglichst rein sein, um unerwünschte Verfärbungen zu vermeiden. Kalk wird als geschlämmte Kreide oder als gemahlener Kalkstein eingesetzt. Als Magerungsmittel unterstützt er die Formstabilität beim Trocknen, beim Brennen wirkt er als Flussmittel. Allerdings liegen sein Sinter- und sein Schmelzpunkt nahe beieinander, bei zu hohen Brenntemperaturen besteht mithin die Gefahr von Deformationen durch Ausgasen. Schamotte, als gemahlener gebrannter Ton oder Tonschiefer, ist ein Magerungsmittel, das die Porosität bei niedrigen Brenntemperaturen erhöht und die Trocknungs- und Brennschwindung reduziert. Magnesiummineralien (Talkum, Magnesit) verleihen den Erzeugnissen eine hohe Temperaturwechselbeständigkeit; sie werden bevorzugt für elektrotechnische Produkte eingesetzt.

Oxidische Rohstoffe

Mit den im Folgenden aufgeführten oxidischen Rohstoffen werden Oxidkeramiken hergestellt, die sich in vielen Anwendungen der technischen Keramik finden. Bei einem Teil davon handelt es sich um synthetische Rohstoffe.

Aluminiumoxid

Aluminiumoxidkeramiken basieren auf α-Al2O3, dem Korund. Sie dienen zum Beispiel als Schleif- und Poliermittel und werden auch als Trägermaterial für integrierte Schaltkreise eingesetzt. Aus gesintertem Korund oder Schmelzkorund lassen sich feuerfeste Erzeugnisse herstellen. Aluminiumoxiderzeugnisse können Glasphase enthalten, ein hoher Glasphaseanteil setzt die Sintertemperatur herab, jedoch auch die Festigkeit und Temperaturbeständigkeit.

Um die Festigkeit weiter zu erhöhen, kann Zirkonoxid zugesetzt werden. Diese besonders zähe Keramik wird als ZTA (Zirconia toughened alumina) bezeichnet.

Berylliumoxid

Aus gesintertem Berylliumoxid (BeO) werden Tiegel für chemische Reaktionen bei sehr hohen Temperaturen hergestellt. Des Weiteren wurden aus BeO elektrisch isolierende, aber hoch wärmeleitfähige Chip-Träger produziert, um die entstehende Wärmeenergie an einen Kühlkörper abzuleiten. Wegen des hohen Preises und der Giftigkeit ist BeO zunehmend durch andere Materialien ersetzt worden, z.B. Aluminiumoxid oder das teurere Aluminiumnitrid zur Wärmeableitung und Graphit für Hochtemperatur-Laborgefäße.

Weitere oxidische Rohstoffe

Weitere oxidische Rohstoffe, die bei der Keramikherstellung verwendet werden, sind z.B. Zirconium(IV)-oxid, Titan(IV)-oxid, Aluminiumtitanat oder Bariumtitanat.

Nichtoxidische Rohstoffe

Die im Folgenden aufgeführten nichtoxidischen Rohstoffe werden zur Herstellung von Nicht-Oxid-Keramiken verwendet, die sich in vielen technischen Anwendungen (siehe technische Keramik) durchgesetzt haben. In der Praxis werden alle diese Rohstoffe künstlich erzeugt.

Siliciumcarbid

Siliciumcarbid

Siliciumcarbid (SiC) gehört aufgrund seiner besonderen Fähigkeiten aktuell zu den wichtigsten Industriekeramiken für Hochleistungsanwendungen. Es wird als Schleifmittel, in Gleitlagern von Chemiepumpen, als Dieselrußpartikelfilter und für Hochtemperaturanwendungen als temperaturstabiles Formbauteil (z.B. Receiver bei Solarturm-Kraftwerken) verwendet, da es sehr hart sowie thermisch und chemisch resistent ist. Eine weitere Verwendung sind Ringe in Gleitringdichtungen. Die Kupplungsscheibe und die Bremsscheiben des Porsche Carrera GT bestehen aus kohlenstofffaserverstärktem Siliciumcarbid (C/SiC).

Die wichtigste Herstellung (Acheson-Verfahren) erfolgt aus Quarzsand und Koks bei 2200 °C nach:

SiO2 + 3 C → SiC + 2 CO

Sie ist vergleichbar der Reduktion von Quarz zu Rohsilicium; es wird allerdings ein Überschuss von Kohlenstoff verwendet. Für bessere Formgebung ist die Herstellung aus geschmolzenem Silicium und Kohlenstoff geeignet. Hier hat sich Holzkohle bewährt, die vorher auf die richtige Form gebracht wurde. Durch die Poren kann Silicium aufgenommen werden und dann zu SiC reagieren. Dabei entsteht eine Sonderform des Siliciumcarbid, das sogenannte SiSiC (siliciuminfiltriertes SiC), in dem sich immer noch einige Prozent nicht-reagiertes Silicium befinden, das die Korrosionsbeständigkeit negativ beeinflusst.

In der Natur wird SiC nur selten gefunden. Es wird dann als Moissanit bezeichnet.

Bornitrid

Da Bornitrid (BN) bei Normalbedingungen analog zu Graphit aufgebaut ist und darüber hinaus sehr temperaturbeständig ist (es reagiert erst bei 750 °C mit Luft), ist es als Hochtemperatur-Schmiermittel geeignet. Die diamantähnliche Modifikation Borazon ist nach Diamant das härteste Material.

Die hexagonale Kristallstruktur kann man ableiten, wenn man bei Graphit abwechselnd die Kohlenstoffe durch Bor und Stickstoff ersetzt. Anders ausgedrückt, besteht sie aus Ebenen von an allen Seiten kondensierten Borazin-Ringen. Bornitrid ist nicht elektrisch leitfähig wie Graphit, da die Elektronen stärker an den Stickstoffatomen lokalisiert sind.

Bei 60–90 kbar und 1500–2200 °C wandelt sich BN in kubisches Borazon um, das in der zu Diamant analogen Zinkblendestruktur kristallisiert. Borazon ist ähnlich hart wie Diamant, aber oxidationsbeständiger und wird daher als Schleifmittel eingesetzt.

Borcarbid

Borcarbid

Borcarbid (B4C) ist ein weiterer sehr harter Werkstoff (an dritter Stelle nach Diamant und Bornitrid). Es wird als Schleifmittel und für Panzerplatten und Sandstrahldüsen verwendet. Die Herstellung erfolgt bei 2400 °C aus B2O3 und Kohlenstoff.

Weitere nichtoxidische Rohstoffe

Weitere nichtoxidische Rohstoffe, die bei der Keramikherstellung verwendet werden, sind -->Siliciumnitrid, Aluminiumnitrid, Molybdändisilicid und Wolframcarbid.

Manipulierte keramische Rohstoffe

Ursprünglich hier „metallisch-keramische Rohstoffe“ genannt. Die Keramik hat in der Regel nichts mit metallischen Werkstoffen zu tun. Da man Metalle ähnlichen Formgebungsprozessen zuführen kann wie keramische Rohstoffe, wurde diese Rubrik wohl irreführend so genannt. Es handelt sich um Trockenpressen, Schlickergießen oder plastische Formgebung mittels Bindemitteln. Man bezeichnet diesen Teil der Herstellung metallischer Werkstoffe als Pulvermetallurgie. Dabei wird mit feinsten Körnungen gearbeitet.

Trockenpressen
Das Keramikpulver wird trocken in einer Stahlmatrix durch Druck von einem Unter- und einem Oberstempel mit Drücken von über 1 t/cm² verpresst. Es ist auch kaltisostatisches Pressen möglich. Dabei wird das Keramikpulver in eine Gummiform gefüllt und mittels Flüssigkeitsdruck (meist Öl) von allen Seiten gleichmäßig gepresst. Nach der Formgebung wird das Werkstück gebrannt bzw. gesintert. Bei dem Formgebungsverfahren des kaltisostatischen Pressens sind gegenüber dem Trockenpressen gleichmäßige Eigenschaften im gesamten Werkstück möglich.
Schlickergießen
Das keramische Pulver wird mit Wasser und einem geeigneten Verflüssiger (Elektrolyt) bei geringer Viskosität in Suspension gebracht. Dabei ist es möglich, die Viskosität der Suspension durch den Einsatz von Peptisationshilfsmitteln herabzusetzen, so dass möglichst viel Feststoff/Volumen in die Suspension / den Schlicker eingebracht werden kann. Durch Gießen des Schlickers in Gips-Gießformen, wobei die Gipsform das Wasser aus dem Schlicker absorbiert, bildet sich am Formenrand eine plastische Haut. Wenn die überflüssige Schlickermasse abgegossen wird, verbleibt in der Form das eigentliche Produkt. Nach der anschließenden Trocknung und Sinterung wird das Endprodukt hergestellt.
Plastische Formgebung
Durch Versetzen des keramischen Pulvers mit sogenannten Plastifizierungsmitteln wird eine Formbarkeit des Materials erreicht. Diese Plastifizierungsmittel sind häufig organischen Ursprungs. Sie härten durch Polykondensation bzw. durch Polymerisation aus, so dass sie durch die vollständige Reaktion des Plastifizierers aushärten und eine ausreichende Festigkeit erhalten. Die Formgebung selbst geschieht entweder durch Strangpressen oder durch das Pressen in Formen. Die organischen Zusätze verbrennen später im Brand. Diese Materialkombination wird in flüssigerer Form mittlerweile auch beim Rapid Prototyping (3D-Druck) angewendet.

Andere Zusatzstoffe

Weitere Zusatzstoffe sind Flussmittel in der Glasindustrie. Plastifizierer oder Flockungsmittel verbessern die Formbarkeit und verbrennen beim Brennprozess. Organische Plastifikatoren sind zum Beispiel Leim, Wachse, Gelatine, Dextrin, Gummiarabikum, Paraffinöl. Weiterhin verwendet werden Verflüssiger oder Peptisatoren, die zur Verhinderung von Flockung des Rohmaterials eingesetzt werden.

Sonstige Hilfsmittel sind fein gemahlene Ausbrennmittel wie Säge- und Korkmehl, Stärke, Kohlestaub und Styroporkugeln. Sie machen den Scherben porös und leicht und können interessante Oberflächeneffekte erzeugen; sie verbrennen ebenfalls beim Brand. Sogenannte Porosierungsmittel haben den Haupteinsatzzweck in der Ziegelindustrie, wobei sie die Dichte und die Wärmeleitfähigkeit der Ziegel reduzieren.

Herstellungsschritte

Aufbereitung der Rohstoffe

Ton nach der Aufbereitung im Mahl- und Mischwerk

In der industriellen Keramikproduktion werden die Komponenten, nachdem sie teilweise vorgebrannt wurden, entsprechend der Rezeptur gemeinsam in Trommelmühlen fein gemahlen. Nach dem Schlämmen unter Zugabe von Wasser wird dieses in Filterpressen wieder weitgehend entfernt. Der zurückbleibende Filterkuchen wird getrocknet und nochmals gemahlen. In dieser Form wird die Rohmasse entweder gelagert oder sofort unter Zugabe von Wasser und verflüssigenden Hilfsstoffen in Maschinen geknetet und ggf. entlüftet. Daneben hat in jüngerer Zeit die halbnasse und die trockene Aufbereitung bei der industriellen Herstellung Bedeutung gewonnen. In der Töpferwerkstatt wird zum Teil noch heute dieser Prozess in aufwändiger Handarbeit durchgeführt. Da Mahlwerke oft nicht zur Verfügung stehen, kommt dem Schlämmen große Bedeutung zu. Die Homogenisierung der Masse wurde in mühsamer Knetarbeit erreicht. Heute stehen dafür meist Maschinen zur Verfügung. Ziel ist es, eine möglichst homogene, geschmeidige und blasenfreie Arbeitsmasse zu erzeugen.

Formgebung

Die Formgebung der Grünkörper oder Rohlinge zur Herstellung feinkeramischer Erzeugnisse kann nach historisch-traditionellen Verfahren oder modernen Methoden erfolgen. Zu diesen Verfahren gehören unter anderem:

Traditioneller Keramik-Schlickerguss in Gipsformen
  1. uniaxiales Pressen
  2. kaltisostatisches Pressen
  3. heißisostatisches Pressen (HIP)

In der Formgebung zur Herstellung grobkeramischer Erzeugnisse können zudem das Strangpresseverfahren und das Formpressverfahren, vor allem zur Fertigung von Rohren und Stangen, Anwendung finden. In der industriellen Großserienfertigung haben die halbtrockene und die trockene Formgebung Bedeutung erlangt, da hierbei wesentlich geringere Trocknungszeit der Grünkörper bei gleichzeitig besserer Maßhaltigkeit erreichbar sind. Da jedoch Verunreinigungen, beispielsweise lösliche Salze nicht abgetrennt werden können, sind diese Verfahren für die Herstellung von Porzellan und anderen feinkeramischen Erzeugnissen vorerst ungeeignet.

Beschichtungen und Infiltration

In der technischen Keramik werden auch folgende Sonderverfahren angewandt:

Das Trocknen

Auf dem Töpfermarkt in Bürgel

Nach der Formgebung ist der Rohling feucht durch

Die Trocknungsgeschwindigkeit hängt außer von dem umgebenden „Klima“ stark von der Rezeptur der Rohmasse ab. Um die Trocknungsgeschwindigkeit zur Vermeidung von Rissen niedrig zu halten, können die Rohlinge abgedeckt werden. Industriell erfolgt das Trocknen in klimatisierten Räumen. Das physikochemisch gebundene und insbesondere das chemisch gebundene Wasser werden allerdings erst durch den Brand vertrieben.

Unterschieden werden drei Stadien des Trocknens:

Der Brennprozess

Der Brennprozess (Roh- oder Schrühbrand) überführt den getrockneten Formkörper in ein hartes, wasserbeständiges Produkt. In der technischen Keramik wird dieser Prozess auch als Sintern bezeichnet. Bei niedrigen Temperaturen (< 1000 °C) werden flüchtige Bestandteile ausgetrieben (Wasser, Kohlendioxid, organische Hilfsstoffe). Dabei zersetzen sich die tonigen Bestandteile und bilden neue Minerale. In dem entstehenden „Scherben“ schließen sich Kristalle an den Korngrenzen zusammen (Kristallwachstum) und werden (falls enthalten) durch glasige Anteile verkittet. Anteil und Art (Korngrößenverteilung, Texturen etc.) der Kristall- und Glasphase sowie der Poren bestimmen die Eigenschaften des gebrannten Guts.

Die angewandten Temperaturen reichen bis etwa 1400 °C; bei Sonderkeramiken liegen sie auch erheblich höher. In Abhängigkeit von den Rohstoffen und dem gewünschten Produkt muss in vielen Fällen während des Brennprozesses variiert werden (Temperaturprofil). Überdies ist es häufig wichtig, dass der Prozess zeitweilig unter reduzierender Atmosphäre verläuft (z.B. Vermeiden von Gelbfärbung durch Eisenverunreinigungen bei weißem Geschirr oder bei Sanitärkeramik).

Bei der Massenproduktion wird zwischen periodische und kontinuierliche Öfen unterschieden. Eingesetzt werden Kammer- und Ringöfen sowie Tunnelöfen (Herstellung von Ziegeln, feuerfesten Produkten und Porzellan ) und Rollenöfen (für flache Erzeugnisse wie Fliesen). Überwiegend kommen Öfen mit fossilen Brennstoffen zum Einsatz. In Handwerksbetrieben werden oft elektrische Öfen verwendet. Bei Brennöfen für kleine Stückzahlen ist zu unterscheiden zwischen offenen Systemen, bei denen die Brenngase (mit unterschiedlicher Flammführung) in unmittelbaren Kontakt mit der Ware treten, und Muffelöfen, bei denen die Brenngase das Brenngut indirekt erhitzen.

Für die nachträgliche Ermittlung von Brenntemperaturen, wie es bei antiken Keramiken üblich ist, gibt es zwei methodische Ansätze. Entweder wird das angenommene Ausgangsmaterial experimentell solange kontinuierlich erhitzt, bis annähernd die gleichen Eigenschaften erzielt sind, oder es werden temperatur-indizierende Minerale (etwa Gehlenit), die ein begrenztes Temperatur-Stabilitätsfeld haben, genau untersucht und auf diese Weise die Brenntemperatur abgeschätzt.

Die für das Brennen von Massenprodukten der Keramik verwendeten Tunnelöfen sind sehr energieintensiv. Es ist eine verfahrenstechnische Herausforderung, die Qualität und Menge der gebrannten Produkte mit möglichst geringem Energieverbrauch herzustellen.

Glasuren

Glasuren sind dünne Glasüberzüge. Zum einen machen sie den porösen Keramikkörper nahezu wasserdicht und geben ihm eine leicht zu reinigende Oberfläche. Zum anderen ermöglichen sie eine abwechslungsreiche, dekorative Gestaltung der Keramiken. Glasuren können farbig, transparent oder deckend (opak), glänzend, halbmatt oder matt sein. Sie können weich und niedrig schmelzend (ab etwa 800 °C bei RAKU-Ware bis etwa 1000 °C) oder hart und hoch schmelzend (ab 1000 °C bis etwa 1400 °C bei Porzellan) sein. Nach ihrer chemischen Zusammensetzung kann man z.B. zwischen Borosilikat-, Feldspat-, Salz- und bleihaltigen Glasuren unterscheiden. In jedem Fall ist aber der glasbildende Hauptbestandteil SiO2 wie beim Flaschen- oder Fensterglas. Die Glasuren werden häufig in der Keramikherstellung erst nach dem Schrühbrand der Ware aufgebracht (Tauchen, Spritzen, Pinseln, Stempeln) und in einem erneuten Brennprozess (Glattbrand) verglast. Dieser Brand wird auch „Glasurbrand“ genannt und benötigt höhere Temperaturen als der Schrühbrand. Hierbei sintert dann der Scherben und wird dicht.

Bei Aufglasurmalerei benötigt man in der Regel für jede Farbe einen weiteren Brand. Dieser liegt unterhalb der Sintertemperatur. Auch beim Einsatz von Siebdrucktechnik lässt sich ein weiterer Brand nicht vermeiden: Hier müssen die Temperaturen sogar unterhalb der Schrüh-Temperatur liegen.

Bei der traditionellen Salzglasur wird beim Brand Steinsalz in das Feuer gegeben, dessen Gase das Brenngut überstreichen. Dabei senkt das entstehende, sich niederschlagende Natriumoxid oberflächlich die Schmelztemperatur und erzeugt auf dem Scherben eine Glasur.

Trenner
Basierend auf einem Artikel in: Wikipedia.de
Seitenende
Seite zurück
©  biancahoegel.de
Datum der letzten Änderung:  Jena, den: 20.12. 2023
