Hydroxylapatit
Hydroxylapatit | |
---|---|

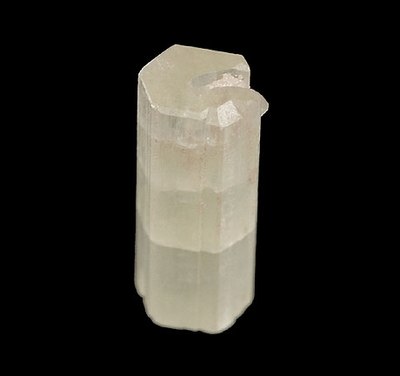

Hydroxylapatit in hexagonal-prismatischer Ausbildung aus Cerro Huañaquino, Departamento Potosí, Bolivien (Größe: 1,3 × 0,5 × 0,4 cm) | |
Allgemeines und Klassifikation | |
IMA-Nummer | 2010 s.p.[1] |
IMA-Symbol | Hap[2] |
Andere Namen |
|
Chemische Formel | Ca5[OH|(PO4)3] |
Mineralklasse (und ggf. Abteilung) |
Phosphate, Arsenate und Vanadate – Wasserfreie Phosphate mit fremden Anionen |
System-Nummer nach Strunz (8. Aufl.) Lapis-Systematik (nach Strunz und Weiß) Strunz (9. Aufl.) Dana |
VII/B.39 VII/B.39-030 8.BN.05 41.08.01.03 |
Ähnliche Minerale | Chlorapatit, Fluorapatit |
Kristallographische Daten | |
Kristallsystem | hexagonal |
Kristallklasse; Symbol | hexagonal-dipyramidal; 6/m |
Raumgruppe | P63/m (Nr. 176)[3] |
Gitterparameter | a = 9,42 Å; c = 6,87 Å |
Formeleinheiten | Z = 2 |
Häufige Kristallflächen | {1010}, {0001}, {1011} |
Physikalische Eigenschaften | |
Mohshärte | 5 |
Dichte (g/cm3) | gemessen: 3,14 bis 3,21; berechnet: 3,16 |
Spaltbarkeit | undeutlich nach {0001} und {1010} |
Bruch; Tenazität | muschelig, spröde |
Farbe | weiß, grau, gelb, grün, braun, schwarz |
Strichfarbe | weiß |
Transparenz | durchsichtig bis undurchsichtig |
Glanz | Glasglanz, Fettglanz, erdig |
Radioaktivität | enthält Spuren von Uran und seltenen Erden |
Kristalloptik | |
Brechungsindizes | nω = 1,651[3] nε = 1,644[3] |
Doppelbrechung | δ = 0,007[3] |
Optischer Charakter | einachsig negativ |
Pleochroismus | grüner Apatit schwach gelb, blauer Apatit sehr stark blau und farblos |
Weitere Eigenschaften | |
Chemisches Verhalten | löslich in HNO3 |
Besondere Merkmale | nach Erhitzen Phosphoreszenz |
Hydroxylapatit (auch Hydroxyapatit, ehemals Apatit-(CaOH)) ist ein Mineral aus der Mineralklasse der „Phosphate, Arsenat und Vanadate“, das an verschiedenen Fundorten zum Teil reichlich vorhanden sein kann, insgesamt aber wenig verbreitet ist.
Hydroxylapatit kristallisiert im hexagonalen Kristallsystem mit der chemischen Zusammensetzung Ca5[OH|(PO4)3] und entwickelt meist kurz- bis langprismatische Kristalle von bis zu 30 cm Länge. Er findet sich aber auch in Form von niedrig-traubigen bis massigen Mineral-Aggregaten, stalaktitischen Formen und krustiger Überzüge. Zudem bildet Hydroxylapatit die Grundlage der Hartsubstanz (Knochen, Zähne) aller Wirbeltiere.
In reiner Form ist Hydroxylapatit farblos und durchsichtig. Durch vielfache Lichtbrechung aufgrund von Gitterbaufehlern oder polykristalliner Ausbildung kann er aber auch weiß erscheinen und durch Fremdbeimengungen eine graue, gelbe, grüne, braune oder schwarze Farbe annehmen, wobei die Transparenz entsprechend abnimmt. Seine Strichfarbe ist jedoch immer weiß.
Hydroxylapatit ist ein Mitglied der Apatitgruppe und bildet mit Chlorapatit (ehemals Apatit-(CaCl)) und Fluorapatit (ehemals Apatit-(CaF)) eine lückenlose Mischreihe.
Etymologie und Geschichte
Der Name Hydroxylapatit weist einerseits auf seine enge Verwandtschaft und chemische Ähnlichkeit mit den anderen Mitgliedern der Apatitgruppe hin, andererseits auf das in der chemischen Zusammensetzung charakteristische Hydroxidion, das sich aber nach der ersten Formulierung der Apatite noch lange Zeit dem Nachweis entzog (unbemerkte Wasserbildung beim Veraschen und beim Auflösen der Proben in Säure).[4]
1873 beschrieb Robert Warington die Bildung eines „hydrated oxygen apatite“ als Produkt der Hydrolyse von Calciumphosphat.[5] Ein der Formel dieses hydratisierten Calciumoxid-Apatits entsprechendes natürlich vorkommendes Mineral wurde später von Damour als „Hydroapatit“ bezeichnet und 1912 durch Waldemar Theodore Schaller „Hydroxyapatit“ benannt.[6]
Klassifikation
In der mittlerweile veralteten, aber noch gebräuchlichen 8. Auflage der Mineralsystematik nach Strunz gehörte der Hydroxylapatit zur Mineralklasse der „Phosphate, Arsenate, Vanadate“ und dort zur Abteilung der „Wasserfreien Phosphate mit fremden Anionen“, wo er zusammen mit Belovit-(Ce), Belovit-(La), Carbonat-Fluorapatit (Carbonat-Apatit-(CaF)), Carbonat-Hydroxylapatit (Carbonat-Apatit-(CaOH)), Chlorapatit (Apatit-(CaCl)), Fermorit, Fluorapatit (Apatit-(CaF)), Fluorcaphit, Hedyphan, Johnbaumit, Klinomimetesit, Kuannersuit-(Ce), Mimetesit, Morelandit, Pyromorphit, Strontiumapatit, Svabit, Turneaureit und Vanadinit die eigenständige „Apatit-Pyromorphit-Gruppe“ mit der System-Nr. VII/B.39 bildete.
Die seit 2001 gültige und von der International Mineralogical Association (IMA) verwendete 9. Auflage der Strunz’schen Mineralsystematik ordnet den Hydroxylapatit ebenfalls in die Klasse der „Phosphate, Arsenate und Vanadate“ und dort in die Abteilung der „Phosphate usw. mit zusätzlichen Anionen; ohne H2O“ ein. Diese Abteilung ist allerdings weiter unterteilt nach der Größe der beteiligten Kationen und deren Stoffmengenverhältnis zum Phosphat-, Arsenat- bzw. Vanadat-Komplex RO4, so dass das Mineral entsprechend seiner Zusammensetzung in der Unterabteilung „Mit ausschließlich großen Kationen; (OH usw.) : RO4 = 0,33 : 1“ zu finden ist, wo es zusammen mit Alforsit, Belovit-(Ce), Belovit-(La), Carbonat-Fluorapatit, Carbonat-Hydroxylapatit, Chlorapatit, Fluorapatit, Fluorstrophit, Hydroxylapatit-M, Deloneit-(Ce), Fermorit, Fluorcaphit, Hedyphan, Hydroxyl-Pyromorphit, Johnbaumit, Klinomimetesit, Kuannersuit-(Ce), Mimetesit, Morelandit, Phosphohedyphan, Pyromorphit, Svabit, Turneaureit, Vanadinit die „Apatit-Pyromorphit-Gruppe“ mit der System-Nr. 8.BN.05 bildet.
Auch die vorwiegend im englischen Sprachraum gebräuchliche Systematik der Minerale nach Dana ordnet den Hydroxylapatit in die Klasse der „Phosphate, Arsenate, Vanadate“ und dort in die Abteilung der „Wasserfreien Phosphate etc., mit Hydroxyl oder Halogen“ ein. Hier ist er zusammen mit Chlorapatit, Carbonat-Fluorapatit, Carbonat-Hydroxydapatit, Belovit-(Ce), Belovit-(La), Kuannersuit-(Ce), Fluorapatit, Fluorstrophit, Fluorcaphit, Deloneit-(Ce), Stronadelphit, Fluorphosphohedyphan und Phosphohedyphan in der „Apatitgruppe“ mit der System-Nr. 41.08.01 innerhalb der Unterabteilung der „Wasserfreien Phosphate etc., mit Hydroxyl oder Halogen mit (A)5(XO4)3Zq“ zu finden.
Kristallstruktur
Hydroxylapatit kristallisiert hexagonal in der Raumgruppe P63/m (Raumgruppen-Nr. 176) mit den Gitterparametern a = 9,42 Å und c = 6,87 Å sowie 2 Formeleinheiten pro Elementarzelle.
Bildung und Fundorte
Hydroxylapatit bildet sich entweder metamorph in Serpentinit und Talkschiefer oder hydrothermal in Pegmatit. Zusätzlich wird es in verschiedenen Gesteinsschichten durch biogene Sedimentation aufgebaut. Begleitminerale sind unter anderem Brushit, Calcit, Montebrasit, Muskovit, Crandallit, Serpentinschiefer und Talk.
Insgesamt konnte Hydroxylapatit bisher (Stand: 2011) an rund 250 Fundorten nachgewiesen werden.[3] Erwähnenswert aufgrund außergewöhnlicher Hydroxylfunde sind unter anderem Snarum in der norwegischen Provinz Viken, Hospental im Schweizer Kanton Uri und Eagle im US-Bundesstaat Colorado, wo jeweils Kristalle mit bis zu 3 cm Durchmesser entdeckt wurden.
In Deutschland fand sich das Mineral unter anderem im bayerischen Fichtelgebirge und Spessart, bei Neuhof, im Odenwald, bei Waldgirmes und Wiesbaden-Naurod in Hessen, Bad Harzburg in Niedersachsen, Neheim-Hüsten in Nordrhein-Westfalen, bei Rheinbreitbach in Rheinland-Pfalz, an mehreren Orten des sächsischen Erzgebirges, bei Barmstedt in Schleswig-Holstein und bei Ilfeld in Thüringen.
In Österreich trat Hydroxylapatit bei Badersdorf im Burgenland, am Brandrücken in der Kärntener Koralpe, an mehreren Orten Krieglachs in der Steiermark sowie im Bregenzerwaldgebirge in Vorarlberg auf. In der Schweiz wurde das Mineral unter anderem bei Sils im Engadin/Segl im Kanton Graubünden, im Centovalli, am Lago Maggiore und bei Sambuco im Tessin gefunden.
Weitere Fundorte sind Argentinien, Äthiopien, Australien, die Bahamas, Bolivien, Brasilien, die kleine Antilleninsel Anguilla, China, Frankreich, Grönland, Iran, Italien, Japan, der Jemen, die Demokratische Republik Kongo, Malta, Mexiko, die Mongolei, Namibia, die Niederlande, Norwegen, Polen, Puerto Rico, Rumänien, Russland, Südafrika, Tschechien, Uganda, Venezuela, Vereinigten Staaten von Amerika (USA). [7]
Vorkommen in Lebewesen
Hydroxylapatit bildet die Grundlage der Hartsubstanz aller Wirbeltiere und entsteht im Körper durch Biomineralisation. Er ist in Knochen zu einem Anteil von etwa 40 %, in der Kalzifizierungszone von Gelenkknorpel[8], im Zahnbein (Dentin) zu 70 %, und im Zahnschmelz (Enamelum) zu 95 % enthalten. Demnach ist der Zahnschmelz mit einer Mohshärte von 5 das härteste Material unseres Körpers.
Zahnschmelz wird von Adamantoblasten (Ameloblasten, schmelzbildenden Zellen) gebildet. Diese Zellen sezernieren zunächst eine bindegewebige Substanz (Präenamelum). Nach dem Zahndurchbruch vollzieht sich der Hauptteil der Mineralisation: Durch Einlagerung von Ca2+ und Phosphaten in Form von Apatit erlangt der Zahnschmelz seine endgültige Härte.
Zahnschmelz schützt nicht nur mechanisch, sondern auch chemisch. Wird er jedoch bei einem pH < 5,5 in Lösung gebracht, so demineralisiert er.[9] Das geschieht im Mund zumeist durch bakterielle Säuren und Fruchtsäuren:
(Aus Hydroxylapatit entsteht unter Einfluss von Säuren – hier als Oxonium-Ion H3O+ dargestellt – ionisches Calcium, Hydrogenphosphat und Wasser)
Dem kann vorgebeugt werden, indem man das Hydroxid-Ion gegen ein Fluorid-Ion substituiert, beispielsweise durch Fluoridzusätze in Zahnpasten, Kochsalz oder Trinkwasser .
Fluorapatit besitzt bei gleichem pH-Wert ein viel geringeres Löslichkeitsprodukt, d.h., es dissoziieren weitaus weniger Ionen aus Fluorapatit als aus Hydroxylapatit. Das ist der Grund, warum Fluorapatit beständiger ist als das körpereigene Hydroxylapatit.
Das natürlich vorkommende Calciumphosphat entspricht nicht dem chemisch reinen und zu 100 % kristallinen Hydroxylapatit, sondern weist Substitutionen im Kristallgitter auf. In erster Linie findet bei Kontakt mit Carbonationen, zum Beispiel aus dem Blut und der Interstitialflüssigkeit, eine Substitution von PO43− durch CO32− statt. Weitere wichtige Substituenten in vivo sind vor allem Magnesium-, aber auch Natrium- und Zinkionen, ebenso biologische Spezies wie Citrat und Proteine.[10][11][12]
Knochen, Zahnbein und Zahnschmelz bestehen nicht ausschließlich aus mineralischem Apatit. Vielmehr sind flache Partikel aus carbonatsubstituiertem Hydroxylapatit in eine Matrix aus Proteinen, vornehmlich Kollagen, eingebettet, wodurch das Knochenmaterial die Eigenschaften eines Verbundwerkstoffs erhält.[13][14]
Synthetische Herstellung
Hydroxylapatit kann im Labor hergestellt werden; er bildet sich als sehr langsamer Niederschlag in Form hexagonaler, nadelförmiger Ablagerungen extrem verdünnter Lösungen, die mit
Calciumnitrat, Kaliumdihydrogenphosphat und Natronlauge
Eine weitere Möglichkeit zur Herstellung ist die Verwendung von Calciumhydroxid-Lösung und Phosphorsäure.[16] Letztere wird dabei der Lösung zutitriert, bis ein Niederschlag entsteht. Die überschüssige Flüssigkeit wird bei ca. 1270 °C entfernt (Kalzinierung). Anschließend kann der entstehende Feststoff in Form gebracht werden.
Für die Herstellungen spielen die Löslichkeit und die pH-Stabilität verschiedener Calciumphosphate eine Rolle. Um aus wässriger Lösung Hydroxylapatit zu erhalten, muss ein molares Calcium-zu-Phosphat Verhältnis von 1,67 vorliegen, und idealerweise ein pH-Wert von 9,5 bis 12,0 eingehalten werden. Werden sehr geringe Konzentrationen verwendet, können die nanoskaligen Kristallisationskeime durch Zusatz von ionischen Spezies oder Polymeren wie SDS, CTAB, PEI, PVP und anderen, an der weiteren Agglomeration zu größeren Partikeln gehindert werden.
Eine weitere Herstellungsmethode ist das Tissue Engineering (dt. Gewebezüchtung), dabei werden auf einem Gerüst (Scaffold) Osteoblasten (knochenbildende Zellen) aufgebracht und einer Beschallung ausgesetzt. Diese ist beispielsweise dem Auftreten des menschlichen Fußes nachempfunden, so dass sich die Osteoblasten so verhalten, als würden sie im Körper wachsen.
Verwendung
In der chemischen Industrie stellt Hydroxylapatit ein wichtiges Erz zur Gewinnung von Phosphor und damit zur Herstellung von Düngemitteln und Phosphorsäure dar.
In der Medizin wird es als Biomaterial zum Knochenersatz (bone graft), zum Teil in Kombination mit β-Trikalziumphosphat, oder als bioaktive Beschichtung von Titanimplantaten zur Verbesserung des Knocheneinbaus eingesetzt.
Für die Beschichtung von Implantaten mit Hydroxylapatit gibt es den Ansatz, Oberflächen aus bioaktiver Glaskeramik über mehrere Tage in simulierter Körperflüssigkeit zu inkubieren. Die Konzentration von Calcium- und Phosphationen in der Lösung überschreitet das Löslichkeitsprodukt und es fällt nach und nach Calciumphosphat aus.[17] Sind bezüglich pH-Wert und Zusammensetzung der simulierten Körperflüssigkeit die richtigen Voraussetzungen gegeben, wird eine dem Hydroxylapatit ähnliche bis gleiche Modifikation erhalten.[18][19] Durch dieses Vorgehen ist es möglich, andere Stoffe im entstehenden Calciumphosphat als Kopräzipitat einzulagern. In Frage dafür kommen anorganische Bestandteile, wie Silizium, die durch eine veränderte Oberflächenbeschaffenheit die Osteokonduktivität fördern können.[18] Ebenfalls erforscht wird die Einlagerung von Proteinen, vornehmlich Wachstumsfaktoren wie zum Beispiel BMPs, um dadurch auch Osteoinduktivität zu erreichen.
In der präparativen Proteinbiochemie findet Hydroxylapatit als stationäre Phase bei der chromatografischen Auftrennung von Proteinen, speziell Membranproteinen, Verwendung.
In der Genetik wird das Mineral in der DNA-DNA-Hybridisierung (einer älteren Methode zur Feststellung von Verwandtschaftsgraden bei Organismen) verwendet. Dabei wird seine Eigenschaft genutzt, dass es sich an DNA-Doppelstränge heftet, nicht jedoch an Einzelstränge. So können Doppelhelices von Einfachsträngen getrennt werden.
Hydroxylapatit ist zudem in speziellen Zahncremes als Zusatzstoff in sogenannten Sensitiv-Zahncremes enthalten.
Literatur
- Petr Korbel, Milan Novák: Mineralien-Enzyklopädie (= Dörfler Natur). Nebel Verlag, Eggolsheim 2002, ISBN 978-3-89555-076-8, S. 171.
Einzelnachweise
- ↑ Malcolm Back, Cristian Biagioni, William D. Birch, Michel Blondieau, Hans-Peter Boja und andere: The New IMA List of Minerals – A Work in Progress – Updated: January 2023. (PDF; 3,7 MB) In: cnmnc.main.jp. IMA/CNMNC, Marco Pasero, Januar 2023, (englisch).
- ↑ Laurence N. Warr: IMA–CNMNC approved mineral symbols. In: Mineralogical Magazine. Band 85, 2021, S. 291–320, doi: 10.1180/mgm.2021.43 (englisch, cambridge.org [PDF; 320 kB;]).
- ↑ Hochspringen nach: a b c d Mindat – Hydroxylapatite
- ↑ S. Gabriel: Chemische Untersuchungen über die Mineralstoffe der Knochen und Zähne. In: Hoppe Seyler’s Zeitschrift für physiologische Chemie. Band 18, Nr. 3–4, 1894, S. 257–303.
- ↑ Robert Warington: On the decomposition of tricalcic phosphate by water. In: Journal of the Chemical Society. Band 26, 1. Januar 1873, S. 983–989.
- ↑ Waldemar T. Schaller: Mineralogical notes, Series 2. In: Mineralogy of the French phosphorites, U.S. Geological Survey Bulletin. Band 509, 1912, S. 89–100 (englisch, rruff.info [PDF; 431 kB]).
- ↑ Fundortliste für Hydroxylapatit beim Mineralienatlas und bei Mindat
- ↑ W. Herzog, S. Federico: Articular Cartilage. In: B. M. Nigg, W. Herzog (Hrsg.): Biomechanics of the Musculo-skeletal System. 3. Auflage. Wiley, Chichester 2007, S. 95–109.
- ↑ Matthias Epple, Joachim Enax: Moderne Zahnpflege aus chemischer Sicht. In: Chemie in unserer Zeit. Band 52, Nr. 4, 2018, S. 218–228, doi: 10.1002/ciuz.201800796.
- ↑ Brigitte Wopenka, Jill D. Pasteris: A mineralogical perspective on the apatite in bone. In: Materials science & engineering. C, Materials for biological applications. Band 25, Nr. 2, 2005, S. 131–143, doi: 10.1016/j.msec.2005.01.008.
- ↑ Racquel Z. LeGeros, Besim Ben-Nissan: Introduction to Synthetic and Biologic Apatites. In: Besim Ben-Nissan (Hrsg.): Advances in Calcium Phosphate Biomaterials (= Springer Series in Biomaterials Science and Engineering). Band 2. Springer, Berlin, Heidelberg 2014, ISBN 978-3-642-53979-4, S. 1–17.
- ↑ Pierre Layrolle, Guy Daculsi: Physicochemistry of Apatite and Its Related Calcium Phosphates. In: Betty León, John A. Jansen (Hrsg.): Thin Calcium Phosphate Coatings for Medical Implants. Springer, New York, NY 2009, ISBN 978-0-387-77718-4, S. 9–24.
- ↑ Rainer Deutzmann, Peter Bruckner: Knorpel- und Knochengewebe. In: Peter C. Heinrich, Matthias Müller, Lutz Graeve (Hrsg.): Löffler/Petrides Biochemie und Pathobiochemie. Springer, Berlin, Heidelberg 2014, ISBN 978-3-642-17972-3, S. 952–960.
- ↑ Huipin Yuan, Klaas de Groot: Calcium Phosphate Biomaterials: An Overview. In: R. L. Reis, S. Weiner (Hrsg.): Learning from Nature How to Design New Implantable Biomaterials: From Biomineralization Fundamentals to Biomimetic Materials and Processing Routes: Proceedings of the NATO Advanced Study Institute, held in Alvor, Algarve, Portugal, 13-24 October 2003 (= NATO Science Series II). Band 171. Springer Science + Business Media, Dordrecht 2005, ISBN 978-1-4020-2647-8, S. 37–57.
- ↑ Hydroxyapatite. In: Georg Brauer (Hrsg.): Handbook of Preparative Inorganic Chemistry. 2. Auflage. Band 1. Academic Press, New York, London 1963, S. 545–546 ( online verfügbar über archive.org [abgerufen am 13. März 2024]).
- ↑ Patent DE4232443C1: Verfahren zur Herstellung von Hydroxylapatit. Angemeldet am 28. September 1992, veröffentlicht am 23. September 1993, Anmelder: BK Ladenburg GmbH Gesellschaft für Chemische Erzeugnisse, Erfinder: Alexander Maurer et al (Aus wäßriger Phosphorsäure und Calciumhydroxidlösung).
- ↑ T. Kokubo, H. Kushitani, S. Sakka, T. Kitsugi, T. Yamamuro: Solutions able to reproduce in vivo surface-structure changes in bioactive glass-ceramic A-W3. In: Journal of Biomedical Materials Research. Band 24, Nr. 6, 1990, S. 721–734, doi: 10.1002/jbm.820240607.
- ↑ Jianguo Li, Hailhong Liao, Malena Sjöström: Characterization of calcium phosphates precipitated from simulated body fluid of different buffering capacities. In: Biomaterials. Band 18, Nr. 10, 1997, S. 743–747, doi: 10.1016/S0142-9612(96)00206-2.
- ↑ Hochspringen nach: a b Akiyoshi Osaka: Self-Assembly and Nano-layering of Apatitic Calcium Phosphates in Biomaterials. In: Besim Ben-Nissan (Hrsg.): Advances in Calcium Phosphate Biomaterials (= Springer Series in Biomaterials Science and Engineering). Band 2. Springer, Berlin / Heidelberg 2014, ISBN 978-3-642-53979-4, S. 97–169, doi: 10.1007/978-3-642-53980-0_5.
© biancahoegel.de
Datum der letzten Änderung: Jena, den: 25.06. 2024
